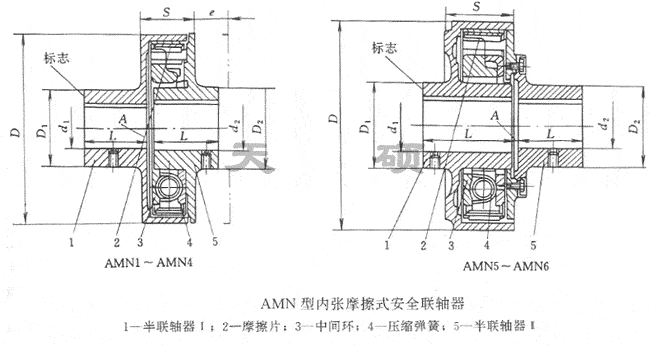

AMN型内张磨擦式安全磨擦联轴器基本参数和主要尺寸

AMN型内张磨擦式安全磨擦联轴器基本参数和主要尺寸 mm （JB/T 6138-92）

型号	滑动转矩 Tn N · m	许用转速 [n]r/min	轴孔直径	轴孔长度 L	D	D1	H	S	重量 kg	联轴器转动惯量 kg · m 2
型号	min max	许用转速 [n]r/min	d1 、 d2	Y J1	D	D1	H	S	重量 kg	联轴器转动惯量 kg · m 2
AMN1	10~50	3000	16~38	30~80	153	75	52	5	9 ． 3	0 ． 014
AMN2	20~160	2800	25~48	44~112	195	85	66	5	18 ． 1	0 ． 047
AMN3	71~150	1800	35~75	60~142	295	115	91	5	48 ． 7	0 ． 317
AMN4	250~1600	1500	50~90	84~172	395	150	125	5	112	3 ． 38
AMN5	800~4000	1500	70~125	107~212	490	190	182	7	238	6 ． 2
AMN6	2500~6300	1000	95~160	132~302	590	240	213	33	490	14 ． 5

注 :1、滑动转矩是联轴器在主、从动端开始产生相对滑动的瞬间所传递的转矩值。

2、滑动转动在 max 与 min 范围内，按 GB3507 规定系列值选，其偏差 +-10% 。

3、AMN5 与 AMN6 的半联轴 d1 侧只有一种轴孔长度 L ， AMN5 L=212mm, AMN6 L=302mm 。联轴器

4、允许径向偏差为 0.15mm. 。联轴器

5、允许角向偏差为 3 o 联轴器

　　传递的转矩超出联轴器的滑动转矩时，联轴器主、从动侧之间打滑；当传递的转矩低于滑动转矩时，联轴器两侧无相对滑动，自动恢复正常工作。在使用范围内正常工作，一般不需更换零部件，在正确选用AMN型内张摩擦式安全联轴器的前提下，可以有效地部分减缓轴系传动起动时的冲击载荷，使机器匀加速起动，同时可防止因超载而烧毁电动机。可用于需过载安全保护的工况条件，以避免关键零部件的破坏。AMN型内张摩擦式安全联轴器是摩擦式安全联轴器的一种结构型式，利用两个圆柱螺旋弹簧通过中间环压紧弓型摩擦片，使摩擦副之间产生摩擦力，该摩擦力的大小决定了联轴器的滑动转矩。通过更换弹簧以调整联轴器的滑动转矩。
