MAL型安全磨擦联轴器基本参数和主要尺寸联轴器 / 联轴器

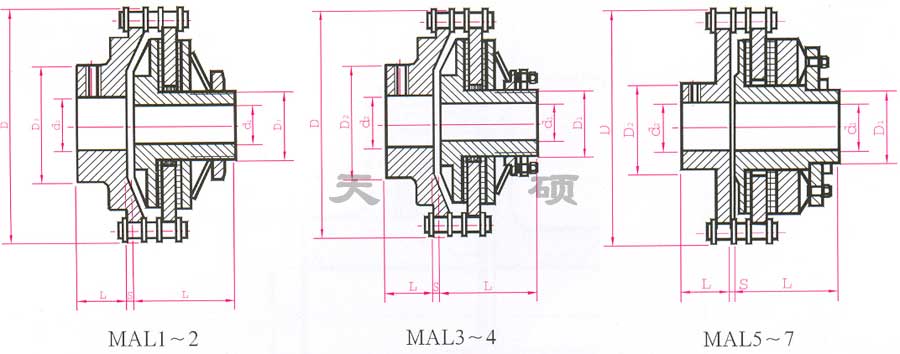

MAL型安全磨擦联轴器基本参数和主要尺寸 mm(JB/ZQ4077-89)

型号

滑动转矩 Tn N · m

许用转速 R/min

轴孔尺寸

链号

D

D1

D2

S

重量 kg

转动
惯量 kg · m 2

主动端

y

从动端

J1

min

max

d1

L1

d2

L2

MAL
1Q

6 . 3

28

1000

10~19

52

14~28

27~44

TG 127x 2

102

M33 x 1.5

60

3.7

3.0

0.003

MAL
1Z

14

56

1000

16~24

52

18~38

30~60

MAL
2Q

20

80

800

16~25

62

18~38

30~60

TG
158 x 2

137

M42 x 1.5

80

4.2

8.0

0.014

MAL
2Z

40

140

800

19~30

62

20~45

38~84

MAL
3Q

63

224

500

20~35

75~82

20~48

60~107

TG 190 x 2

188

M65
x 2

110

3.7

18.9

0.061

MAL
3Z

90

400

500

25~45

75~112

30~65

60~107

MAL
4Q

125

560

400

30~50

100~112

30~70

84~132

TG 254 x 2

251

M90
x 2

150

5.2

46.5

0.658

MAL
4Z

224

1120

400

35~63

100~142

40~90

84~107

MAL
5Q

400

1400

300

38~63

120~142

40~75

84~132

TG 444x 2

345

M100 x 2

130

3.8

76.5

0.921

MAL
5Z

630

2000

300

42~71

120~142

45~85

84~132

MAL
6Q

900

2800

200

40~75

150

45~85

84~132

TG 508x 2

470

M150 x 2

145

5.4

155

3.726

MAL
6Z

2000

4000

200

65~100

150~212

65~100

132~167

MAL
7Q

2500

5000

140

70~110

190~212

80~140

132~202

TG
508 x 2

567

M190
x 2

250

10

335

8.249

MAL
7Z

4500

10000

140

95~130

190~252

110~170

167~242

说明: Q 为轻型, Z 为重型,差别仅是碟簧厚度不同。

此种联轴器许用偏差不得大于下表 mm

规格

MAL1Q/Z

MAL2 Q/Z

MAL3 Q/Z

MAL4 Q/Z

MAL5 Q/Z

MAL6 Q/Z

MAL7 Q/Z

轴向

+-0.95

+-0.15

+-1.4

+-1.9

+-3.3

+-3.8

+-3.8

径向

0.25

0.32

0.38

0.50

0.88

1.0

1.0

角向

1 o



   安全联轴器,MAL型安全磨擦联轴器,摩擦安全转矩控制器
链轮摩擦式安全联轴器是有弹性元件挠性安全联轴器的一种型式,由双排滚子链联接两半联轴器,链轮与摩擦片之间可产生相对滑动,起安全保护作用,转矩根据碟形弹簧的压缩量而确定。
链轮摩擦式安全联轴器的特点
(1)具有少量减振、缓冲和补偿性能.
(2)对电机和其他零件起安全保护作用.
(3)装拆维修方便。
(4)工作可靠、使用寿命长。
(5)可用于潮湿多尘等恶劣工况。
(6)可实现自动断电、报警.
(7)改变链轮为齿轮或带轮传动形式.即可扩大使用范围.
