● 双螺杆泵的优点
　　1、输送液体平稳、无脉动、无搅拌、振动小、噪音低。
2、有很强的自吸性能，多相混输时，含气率不高于80%，含沙量不高于500g/m3.
3、外置轴承结构，采用独立润滑，可以输送各种非润滑性介质。
4、采用同步齿轮驱动，二转子之间不接触，即使短时间空转也无妨。
5、泵体带有加热套，可以输送各种清洁或含有固体小颗粒的低粘度或高粘度介质（一般颗粒直径小于0.12-0.2mm)
6、正确的选用材料，甚至可以输送很多有腐蚀性的介质。
7、双吸式结构，转子上没有轴向力。
8、轴端采用机械密封或波纹管机械密封，具有寿命长、泄漏少、适用范围广的特点。

● 性能范围
　　1、最高工作压力4.0MPa 　2、流量范围 1～1000m3/h　　3、温度范围-20～120℃
4、介质粘度 1～3000mm2/s，降低转速可达到106mm2/s
介质粘度对双螺杆泵性能影响较大，泵的名义排量是指在特定粘度条件下的排量，为保证泵能在较高效率下工作，在试验不充分时，建议按下列粘度条件选择转速：介质粘度cSt ＜400 转速r/min 1500;介质粘度cSt 400 ～1200 转速r/min 1000;介质粘度cSt 1200～3600 转速r/min 750.　　　　　　　　　
对于粘度更高的介质，所应选用的转速和驱动电机功率，请与制造厂联系。

● 应用举例
 　　1、油田：用作油、气、水、微量细小固相颗粒等多相混输泵及原油输送泵。
2、造般业：用作船用装载泵，船底扫舱及污水处理，主机润滑泵，燃料油泵。
3、石油化学工业 ：用作各种树脂、颜料、石蜡、油漆、油墨、乳胶、各种油品、原油　　　、重油等装载和运输泵。
4、热电厂：用作重油、原油输送泵，主机润滑油泵。
5、食品工业：用作洒精、蜂蜜、糖浆、果汁、动植物油、牛奶、浆油输送泵。
　　● 型号及代码说明
2W.W
 H 6.1 64 B Ⅱ
系列代码 多相混输型 规格代码 螺旋导程 密封代码 材料代码

1、系列代码说明 　　2W.W：卧式，外置轴承式 2W.N：卧式，内置轴承式
2、规格代码说明 　　规格代码反映泵的尺寸大小，工作能力范围，代码大，一般尺寸大，压力也高。详见技术特性表。
3、密封代码说明 　　J：一般机械密封 　　B：金属波纹管机械密封
4、材料代码说明 　　Ⅰ：一般工程结构钢为主。 　　Ⅱ：马氏体耐蚀钢为主。 　　Ⅲ：奥氏体耐蚀钢为主。
主要零部件材料选用表
材料类别 零件名称
Ⅰ
Ⅱ
Ⅲ
泵体
20
0Crl3
0Crl8Ni9
主、从动轴
45
3Crl3
lCrl8Ni9
螺套
38CrMoAl
3Crl3
lCrl8Ni9
衬套
QT600-3
ZGlCrl3
ZG0Crl8Ni9
　　如需要选用其它材料时，请与制造厂协商。
2W.W型双螺杆泵性能参数表

型号

规格

压力

MPa
1450r/nin
950r/min
720r/min

30cSt

75cSt

150cSt

300cSt

450cSt

750cSt

1500cSt

2500cSt
m3/h

kw

m3/h

kw

m3/h

kw

m3/h
kw

m3/h

kw

m3/h

kw

m3/h

kw

m3/h

kw
2.5-15
0.6
2.4
1.5
3
2.2
3.2
2.2
3.3
2.2
1.8
1.5
1.8
2.2
1.3
2.2
1.3
2.2
1.0
1.7
2.2
2.6
2.2
2.9
3
3.1
3
1.7
2.2
1.7
2.2
1.2
2.2
1.2
2.2
2.5-20
0.4
3.9
1.5
4.3
1.5
4.4
2.2
4.5
2.2
2.6
1.5
2.6
2.2
1.9
2.2
1.9
2.2
0.6
3.4
1.5
4
2.2
4.2
2.2
4.3
2.2
2.5
2.2
2.5
2.2
1.8
1.5
1.8
2.2
2.8-18
0.6
4.3
2.2
4.8
2.2
4.9
3
5
3
2.9
2.2
2.9
3
2.1
3
2.1
3
1.0
3.7
3
4.4
4
4.7
4
4.8
4
2.7
3
2.7
3
2
3
2
4
2.8-24
0.4
6.3
2.2
6.6
2.2
6.7
3
6.8
3
4
2.2
4
3
2.9
2.2
2.9
3
0.6
5.9
2.2
6.4
4
6.5
4
6.6
4
3.8
3
3.8
3
2.7
3
2.7
3
3.1-22
0.6
7.7
3
8.2
4
8.3
4
8.4
4
5
3
5
4
3.7
3
3.7
4
1.0
7
4
7.8
5.5
8
5.5
8.1
5.5
4.8
4
4.8
5.5
3.5
4
3.5
5.5
3.1-30
0.4
11.1
3
11.4
3
11.5
4
11.6
5.5
6.9
3
6.9
4
5.1
3
5.1
4
0.6
10.6
4
11.1
5.5
11.3
5.5
11.4
5.5
6.7
4
6.7
5.5
4.9
4
4.9
5.5
3.2-18
1.6
-
-
4.8
7.5
5.8
7.5
6.3
7.5
2.4
5.5
2.4
5.5
0.9
4.0
0.9
5.5
2.0
-
-
4.2
7.5
5.5
7.5
6.1
11
2.3
7.5
2.3
7.5
0.9
4.0
0.9
5.5
2.5
-
-
3.4
11
5.0
11
5.8
11
2.1
7.5
2.1
7.5
0.8
5.5
0.8
5.5
3.2-24
1.0
5.5
5.5
7.6
7.5
8.4
11
8.7
11
4.6
5.5
4.6
5.5
2.7
5.5
2.7
5.5
1.25
4.6
7.5
7.2
11
8.2
11
8.5
11
4.5
5.5
4.5
7.5
2.6
5.5
2.6
7.5
1.6
3.4
7.5
6.7
11
7.8
11
8.3
11
4.3
7.5
4.3
7.5
2.5
5.5
2.5
7.5
3.2-30
0.6
9.7
5.5
11
5.5
11.5
5.5
11.7
7.5
6.8
5.5
6.8
5.5
4.3
5.5
4.3
5.5
1.0
8.0
7.5
10.2
7.5
10.9
7.5
11.2
7.5
6.5
5.5
6.5
5.5
4.3
5.5
4.3
5.5
3.2-44
0.4
16.4
5.5
17.5
7.5
17.9
7.5
18.1
7.5
11.2
4.0
11.3
5.5
8.0
4.0
8.0
4.0
0.6
15.2
7.5
17
7.5
17.4
7.5
17.6
7.5
10.9
5.5
11
5.5
7.8
5.5
7.8
5.5
3.4-24
1.6
-
-
7.4
11
9
11
9.8
11
5.7
7.5
5.7
7.5
4.3
7.5
4.3
11
2.0
-
-
6.5
11
8.5
11
9.5
15
5.5
11
5.5
11
4.1
7.5
4.1
11
2.5
-
-
5.3
15
7.8
15
9.1
15
5.1
11
5.1
11
3.9
11
3.9
11
3.4-30
1.0
8.3
7.5
11.4
7.5
12.4
11
12.9
11
7.6
7.5
7.6
7.5
5.6
7.5
5.6
7.5
1.25
6.9
11
10.7
11
12.1
11
12.6
11
7.4
7.5
7.4
11
5.5
7.5
5.5
11
1.6
5
11
9.9
11
11.5
11
12.3
15
7.1
11
7.1
11
5.3
7.5
5.3
11
3.4-40
0.6
14.8
5.5
16.8
7.5
17.5
7.5
17.8
11
10.6
7.5
10.6
7.5
7.8
7.5
7.8
7.5
1.0
12.2
11
15.5
11
16.6
11
17.2
11
10
7.5
10
7.5
7.4
7.5
7.4
7.5
3.4-56
0.4
21.8
5.5
23.2
7.5
23.7
7.5
24
11
14.3
5.5
14.4
7.5
10.5
5.5
10.5
7.5
0.6
20.2
7.5
22.5
11
23.1
11
23.4
11
13.8
7.5
13.9
7.5
10.1
7.5
10.1
7.5
4.0-26
1.6
　
　
12.4
15
14.6
15
15.7
18.5
9.3
11
9.3
15
7
11
7
15
2.0
　
　
11.2
15
13.9
18.5
15.3
22
9
15
9
15
6.8
15
6.8
15
2.5
　
　
9.6
18.5
13.1
22
14.8
22
8.6
15
8.6
15
6.6
15
6.6
15
4.0-32
1.0
13.9
11
18.2
15
19.6
15
20.3
15
12.2
11
12.2
15
9.1
11
9.1
11
1.25
12
15
17.3
15
19.1
15
20
18.5
11.9
11
11.9
15
8.9
11
8.9
15
1.6
　
　
16.1
18.5
18.4
18.5
19.5
22
11.5
15
11.5
15
8.6
11
8.6
15
4.0-44
0.6
24.6
11
27.4
11
28.3
11
28.8
15
17.3
11
17.3
11
12.8
11
12.8
11
1.0
21.1
15
25.7
15
27.2
15
27.9
18.5
16.6
11
16.6
15
12.3
11
12.3
15
4.0-64
0.4
37.2
11
39.1
11
39.8
11
40.1
15
24.1
11
24.2
11
17.8
11
17.8
11
0.6
35
11
38
15
38.9
15
39.4
18.5
23.5
11
23.7
11
17.3
11
17.3
11
4.5-30
1.6
17.4
18.5
22.3
22
24
22
24.8
30
14.9
18.5
15
18.5
11.1
18.5
11.2
18.5
2.0
15.1
22
21.3
30
23.4
30
24.4
30
14.5
22
14.6
22
10.9
18.5
11
22
2.5
12.3
30
20
30
22.6
30
23.9
30
14.2
22
14.3
22
10.6
18.5
10.6
22
4.5-40
1.0
29.1
18.5
32.4
18.5
33.5
22
34
22
20.5
18.5
20.6
18.5
15.3
15
15.3
18.5
1.25
27.5
18.5
31.6
22
33
30
33.7
30
20.2
18.5
20.3
22
15
18.5
15.1
22
1.6
25.3
30
30.6
30
32.3
30
33.2
30
19.9
22
20
22
14.7
18.5
14.8
22
4.5-52
0.6
41.8
15
43.9
15
44.6
18.5
45
22
27.3
15
27.4
18.5
20.3
15
20.3
15
1.0
38.9
22
42.4
22
43.6
30
44.2
30
26.6
18.5
26.7
18.5
19.7
15
19.7
18.5
4.5-72
0.4
57.3
15
58.8
15
59.3
18.5
59.6
22
36.1
15
36.2
15
26.9
15
26.9
18.5
0.6
55.5
18.5
57.7
22
58.5
22
58.9
22
35.5
22
35.6
18.5
26.3
18.5
26.3
22
5.0-28
2.5
17.3
37
24.7
37
27.2
37
28.4
45
17.1
30
17.3
37
12.9
30
12.9
37
3.2
　
　
23.1
45
26.3
45
27.9
55
16.7
37
17
45
12.7
37
12.8
37
4.0
　
　
21.3
55
25.3
55
27.3
75
16.2
45
16.5
45
12.4
37
12.6
45
5.0-40
1.6
34.6
37
39.5
45
41.1
45
42
45
25.4
30
25.6
37
19.9
30
20
37
2.0
32.3
37
38.4
45
40.5
45
41.5
45
25.1
37
25.3
37
18.8
37
18.9
37
5.0-40
2.5
29.4
45
37.1
45
39.7
55
41
55
24.7
37
24.9
37
18.5
37
18.6
37
5.0-52
1.0
50.7
30
53.9
30
55
37
55.5
37
33.8
30
34
30
25.3
30
25.4
30
1.25
49.1
30
53.1
37
54.4
37
55.1
45
33.5
30
33.7
37
25
30
25.1
37
1.6
46.9
37
52
45
53.7
45
54.6
55
33.1
37
33.3
37
24.7
30
24.7
37
5.0-64
0.6
66.1
22
68.1
22
68.8
30
39.1
37
42.3
22
42.4
30
31.6
22
31.7
30
1.0
63.2
30
66.6
37
67.7
37
68.2
45
41.5
30
41.7
30
30.9
30
31
30
5.0-96
0.4
96.7
22
98.1
22
98.6
30
98.8
37
60.3
22
60.4
30
45.1
22
45.1
30
0.6
89.7
30
96.9
37
97.7
37
98
45
59.6
30
59.7
30
44.4
30
44.5
30
5.0-30
2.5
26.7
45
34.1
45
36.6
55
37.8
75
22.7
45
23
45
17.1
45
17.3
45
3.2
23
55
32.5
55
35.7
75
37.2
75
22.2
45
22.5
55
16.8
45
17
55
4.0
　
　
30.6
75
34.6
75
36.6
75
21.8
55
22.1
55
16.6
55
16.8
55
5.5-44
1.6
43
45
51.7
45
54.6
55
56
55
33.8
37
34.1
45
25.5
37
25.6
45
2.0
39
55
49.9
55
53.6
55
55.4
75
33.2
45
33.6
55
25
45
25.2
55
2.5
34.1
55
47.8
75
52.3
75
54.6
75
32.7
55
33.3
55
24.7
45
24.8
55
5.5-56
1.0
64.3
37
70
37
71.9
45
72.9
55
44.1
37
44.4
45
33
37
33.2
45
1.25
61.6
45
68.8
45
71.1
55
72.2
75
43.7
37
44
45
32.7
37
32.8
45
1.6
57.9
55
67
55
70
75
71.5
75
43.1
45
43.4
45
32.3
37
32.4
45
5.5-80
0.6
99.7
30
103
37
104
45
105
45
64
30
64.2
37
48
30
48
37
1.0
94.6
45
100
55
102
55
103
75
62.8
45
63.1
45
46.9
37
47
45
 5.5-120
0.4
146
30
149
37
150
45
150
55
91.8
30
92
37
68.6
30
68.7
37
0.6
143
45
147
55
148
55
149
55
90.7
37
90.9
45
67.6
37
67.6
45
6.1-36
2.5
40.9
75
51.9
75
55.7
75
57.4
90
33
55
33.4
75
24.9
55
25
75
3.2
35.4
75
49.5
90
54.2
90
56.6
110
32.4
75
32.9
75
24.5
75
24.7
75
4.0
　
　
46.8
110
52.7
110
55.6
110
31.7
75
32.4
90
24
75
24.3
75
6.1-48
1.6
67.6
55
74.8
75
77.3
75
78.5
75
47.5
55
47.8
75
35.7
55
35.8
75
2.0
64.2
75
73.3
75
76.3
75
77.8
90
47
75
47.5
75
35.2
55
35.3
75
2.5
60
75
71.4
90
75.2
90
77.1
110
46.4
75
46.9
75
34.9
55
34.9
75
6.1-64
1.0
99
45
103
55
105
75
106
75
64.5
45
64.7
55
48.4
45
48.5
55
1.25
96.6
55
102
75
104
75
105
90
64.1
55
64.3
75
48
55
48
75
1.6
93.3
75
101
75
103
90
104
90
63.2
75
63.7
75
47.2
55
47.5
75
6.1-96
0.6
155
45
158
55
160
75
160
75
98
45
98
55
73.2
45
73.3
55
1.0
151
75
156
75
158
75
158
90
96.4
55
96.7
75
72
55
72.1
75
 6.1-144
0.4
225
45
228
55
228
55
229
75
140
45
140
55
104
45
105
55
0.6
222
75
225
75
227
75
227
90
138
55
138
75
103
55
103
75
6.9-40
2.5
61.3
90
74
90
78.2
110
80.3
110
46.3
75
46.8
90
35
75
35.1
90
3.2
54.9
110
71.2
110
76.6
132
79.3
132
45.6
90
46.2
110
34.5
90
34.7
110
4.0
　
　
68
160
74.8
160
78.2
185
44.8
110
45.6
132
33.9
110
34.2
132
6.9-56
1.6
102
110
110
110
113
132
114
132
69.8
75
70.2
90
52.5
75
52.6
90
2.0
98
132
108
132
112
160
144
160
69
90
69.6
110
51.9
90
52
110
2.5
93
132
106
132
110
160
113
160
68.4
110
68.9
110
51.4
90
51.5
110
6.9-80
1.0
157
110
163
110
165
132
166
132
101
75
101
90
75.9
75
76
90
1.25
154
132
161
132
164
160
165
160
100
90
100
110
75.3
90
75.4
110
1.6
150
160
159
160
162
185
164
185
99.7
110
100
110
74.6
90
74.8
110
 6.9-112
0.6
228
90
232
90
233
110
234
110
143
75
143
90
107
75
107
90
1.0
222
132
228
132
231
160
232
160
142
90
142
110
106
90
106
110
 6.9-144
0.4
283
75
285
75
286
90
287
90
176
55
176
75
132
55
132
75
0.6
279
110
283
110
284
132
285
132
174
75
174
90
130
75
130
90
7.6-96
0.6
261
110
265
110
267
132
267
132
165
75
165
90
124
75
124
90
1.0
254
160
262
160
264
185
266
185
163
110
163
110
123
90
123
110
 7.6-112
0.6
305
110
309
110
311
132
312
32
192
75
192
90
144
75
144
90
0.8
301
160
308
160
310
185
311
185
191
110
191
132
143
110
143
132
 7.6-160
0.4
420
110
423
110
424
132
424
132
261
75
261
90
197
75
197
90
0.6
415
160
420
160
422
185
423
185
259
90
259
110
195
90
195
110
7.6-56
1.6
81.8
90
92.9
110
96.7
110
98.5
110
70.2
75
70.3
90
56.4
75
56.4
90
2.0
76.7
110
90.6
132
95.3
132
97.6
132
69.4
90
69.5
110
55.9
90
55.9
110
2.5
70.3
110
87.8
132
93.6
132
96.5
132
68.6
110
69.3
110
55.3
90
55.3
110
7.6-80
1.0
132
90
139
90
141
110
143
110
102
75
102
90
81.7
75
81.7
90
1.25
128
110
137
110
140
132
142
132
101
90
101
110
81.2
90
81.2
110
1.6
123
132
135
132
139
160
141
160
100
110
100
110
80.4
90
80.4
110
7.6-96
0.6
166
75
171
90
172
90
173
90
124
55
124
75
99
55
99
75
1.0
160
110
168
132
170
132
171
132
122
75
122
90
97
75
97
90
 7.6-112
0.6
195
90
200
90
201
90
202
90
144
75
144
75
115
75
115
75
0.8
191
110
198
110
200
110
201
110
143
75
143
75
114
75
114
75
 7.6-160
0.4
270
75
274
75
275
75
276
75
196
55
196
75
157
55
157
75
0.6
266
110
271
132
273
132
268
132
194
75
194
90
155
75
155
90
8.3-64
1.6
112
132
126
132
131
132
133
132
95.2
110
95.4
110
76.5
90
76.5
90
2.0
106
132
123
160
129
160
132
160
94.3
110
95
132
75.8
110
75.8
110
2.5
98.4
160
120
185
127
185
131
185
93.2
132
94.1
185
75
132
75
185
8.3-96
1.0
189
132
198
132
202
132
203
132
145
110
145
110
134
110
134
110
1.25
185
132
196
160
200
160
202
160
144
110
144
110
115
110
115
110
1.6
178
160
193
185
198
185
200
185
143
132
143
132
114
132
114
132
 8.3-120
0.6
248
110
253
110
255
110
256
110
183
75
183
75
146
75
146
75
1.0
239
160
249
160
252
160
254
160
181
110
181
110
144
110
144
110
 8.3-144
0.6
298
110
304
132
306
132
307
132
202
90
202
90
175
90
175
90
0.8
293
160
302
160
304
160
306
160
218
110
218
110
174
110
174
110
 8.3-192
0.4
385
110
389
110
390
110
391
110
279
75
279
75
222
75
222
75
0.6
378
132
385
132
387
132
388
132
276
110
276
110
220
110
220
110

2W.W双螺杆多相混输泵外形及安装尺寸

※ 结构特点
● 概述
 　　我公司在深入研究国外先进技术的基础上，依照我过目前油气混输的实际要求研制开发了2W.WH型轴承外置式双吸双螺杆多相混输泵和2W.W系列双螺杆泵，并按照国家标准GB11035-89<<船用电动双螺杆泵>>的规定生产的。通过泵体中主、从动螺杆的相互啮合，以及螺杆和泵体孔的配合，在泵体中形成一个个密封空腔，在螺杆转动时，这些密封空腔连续向前移动，推动密封腔中的液体到出口排出，实现泵送液体的目的。

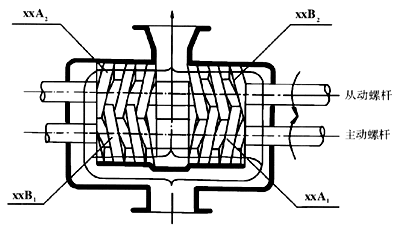

其工作原理如图1：

　　该型泵采用双吸式结构，螺杆两端处于同一压力腔中，轴向力可以自行平衡。两端轴承采用外装式，单独采用润滑油（脂）润滑，因而不受输送介质的影响。两螺杆间用一对同步齿轮驱动，螺杆齿面间并不接触，而留有一微小间隙，介质中的杂质并不能对螺杆齿面产生直接的磨损（除冲刷外）。
除一些小排量泵外（2W.W4.0以下），一般在泵体上都带有内流式安全阀，当排放压力超过额定值时，有一定的保护作用。
泵体上的进出口方向有两种，一为水平进，水平出；二为水平进，垂直向上出；用户可根据自己需要选择。

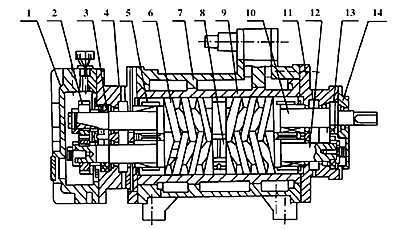

2W.W型双螺杆泵结构简图如图2：

（图二）

1.齿轮箱盖　2.齿轮　3.滚动轴承　4.后支架　5.密封　6.螺套A、B　7.泵体　
8.调节螺栓　9.衬套　10.主动轴　11.前支架　12.从动轴　13.滚动轴承　14.压盖

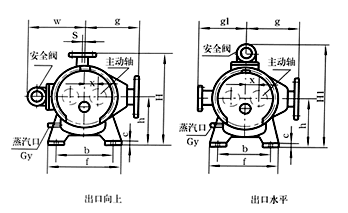

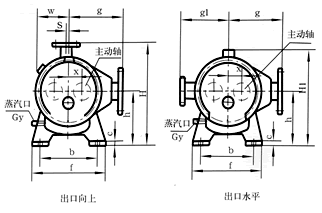

※　2W.W型双螺杆泵尺寸图
进口法兰（方向水平）
出口法兰（方向水平或向上）
说明：泵体A使用压力≤1.0MPa　　　　泵体Ｂ使用压力≤2.5MPa　　　　泵体C使用压力≤4.0MPa

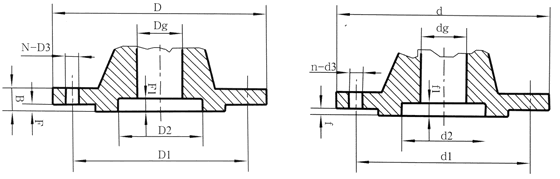

　进、出口法兰联接尺寸表（泵体代号A或B）

型号规格
泵体代号 		进口法兰 出口法兰
Dg D D1 D2 F B N-D3 dg d d1 d2 f b n-d3
2.5-A 40 145 110 85 3 18 4-18 32 135 100 78 2 16 4-18
2.8-A 50 160 125 100 3 18 4-18 40 145 110 85 3 18 4-18
3.1-A 65 180 145 120 3 20 4-18 50 160 125 100 3 18 4-18
3.2-A 80 195 160 135 3 20 4-18 65 180 145 120 3 20 4-18
3.2-B 65 180 145 120 3 24 8-18 50 160 125 100 3 24 4-18
3.4-A 80 195 160 135 3 20 4-18 65 180 145 120 3 20 4-18
3.4-B 65 180 145 120 3 24 8-18 50 160 125 100 3 24 4-18
4.0-A 100 215 180 155 3 22 8-18 80 195 160 135 3 20 4-18
4.0-B 80 195 160 135 3 26 8-18 65 180 145 120 3 24 8-18
4.5-A 125 245 210 185 3 24 8-18 100 215 180 155 3 22 8-18
4.5-B 80 195 160 135 3 26 8-18 65 180 145 120 3 24 8-18
5.0-A 150 280 240 210 3 24 8-23 125 245 210 185 3 24 8-18
5.0-B 100 230 190 160 3 28 8-23 80 195 160 135 3 26 8-18
5.5-A 175 310 270 240 3 24 8-23 150 280 240 210 3 24 8-23
5.5-B 125 270 220 188 3 30 8-25 100 230 190 160 3 28 8-23
6.1-A 225 365 325 295 3 24 8-23 200 335 295 205 3 24 8-23
6.1-B 150 300 250 218 3 30 8-25 125 270 220 188 3 30 8-25
6.9-A 250 390 350 320 3 26 12-32 225 365 325 295 3 24 8-23
6.9-B 200 360 310 278 3 32 12-25 175 330 280 248 3 32 12-25
7.6-A 300 440 400 368 4 28 12-23 250 390 350 320 3 26 12-23
7.6-B 200 360 310 278 3 32 12-25 175 330 280 248 3 32 12-25
8.3-A 300 440 400 368 4 28 12-23 250 405 355 320 3 32 12-25
8.3-B 225 395 340 302 3 34 12-32 1758 330 280 248 3 32 12-25


进口法兰（方向水平）
出口法兰（方向水平或向上）
说明：泵体A使用压力≤1.0MPa　　　　泵体Ｂ使用压力≤2.5MPa　　　　泵体C使用压力≤4.0MPa

　　　
进、出口法兰联接尺寸表（泵体代号C）

型号规格 进口法兰 出口法兰
泵体代号 Dg D D1 D2 B F F1 N-d3 dg d d1 d2 b f f1 n-d3
5.0-C 80 195 160 121 24 3 4 8-18 65 180 145 110 22 3 4 8-18
5.5-C 100 230 190 150 26 3 4.5 8-23 80 195 160 121 24 3 4 8-18
6.1-C 125 270 220 176 28 3 4.5 8-25 100 230 190 150 26 3 4.5 8-23
6.9-C 150 300 250 204 30 3 4.5 8-25 125 270 220 176 28 3 4.5 8-25

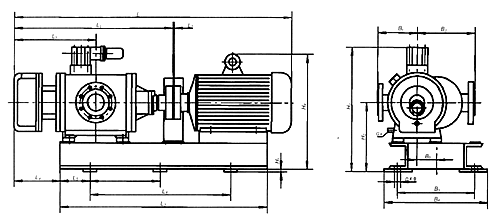

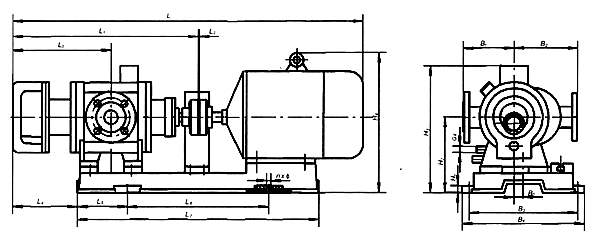

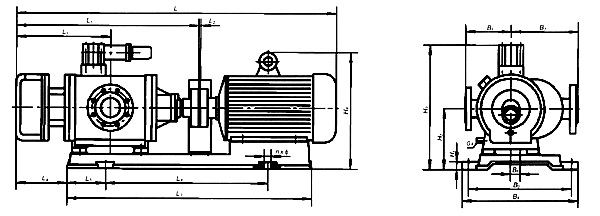

2W.W密封型双螺杆泵尺寸表

型号
规格		 共同部分尺寸 轴端尺寸 出口向上 出口水平 重量
K Q Q1 a a1 h b f c g φ Gy D F E L H W S H1 gl Kg
2.5- 550 253 297 120 180 140 150 190 158 195 12 1/4 16 5 18 32 286 100 10 288 148 　
2.8- 600 278 322 147 220 150 160 200 15 195 14 3/8 21 6 23.5 40 305 105 10 290 155 　
3.1- 620 286 334 145 220 155 180 220 16 200 14 3/8 22 6 24.5 40 315 110 10 295 160 　
3.2- 645 304 341 172 252 170 190 240 18 220 14 3/8 24.5 8 27.5 40 　  　  　  295 175 　
3.4- 700 320 380 194 275 170 205 260 18 230 15 3/8 27 8 30 40 350 130 15 330 180 　


　　　2W.W密封型双螺杆泵尺寸表

型号
规格		 共同部分尺寸 轴端尺寸 出口向上 出口水平 重量
K Q Q1 a a1 h b f c g φ Gy D F E L H W S H1 gl Kg
4.0- 795 381 414 260 330 190 220 260 20 260 19 1/2" 27.5 8 30.5 70 385 292 15 482 195 　
4.5- 865 408 457 279 370 205 250 300 20 290 23 1/2" 37 12 40 70 420 320 20 525 215 　
5.0 1035 491 544 389 490 240 250 320 25 320 23 1/2" 45 14 48.5 75 480 425 30 665 240 　
5.5 1130 547 583 457 570 255 300 3902 25 365 24 1/2" 47.5 14 51 85 515 465 30 728 260 　
6.1 1225 596 629 530 630 275 320 390 25 385 25 1/2" 51 16 55 90 545 510 30 785 270 　
6.9- 1310 644 666 560 680 300 380 460 30 395 25 1/2" 58 16 62 120 590 550 35 850 290 　
7.6 1465 725 740 698 820 325 380 460 30 410 25 1/2" 58 16 62 120 645 560 50 885 315 　
8.3- 1565 750 815 712 840 350 410 480 30 495 30 1/2" 64 18 68 130 690 620 50 970 340 　


型号 机座号 L L1 L2 L3 L4 L5 L6 L7 B1 B2 B3 B4 B5 H1 H2 H3 H4 Gx n×φ 配套电机型号 电机功率(kw)
2W.W2.5-0.1 971 538 3 285 188 125 395 645 148 195 280 320 27 20 200 346 470 1/4" 4×12 Y100L2-4 3
2W.W2.5-0.2 1001 538 3 285 188 125 405 655 148 195 280 320 27 20 200 346 485 1/4" 4×12 Y112M-6 2.2
2W.W2.8-11 1051 288 3 310 181 135 445 715 155 195 330 370 30 20 215 355 488 3/8" 4×15 Y112M-4 4
2W.W2.8-12 1101 588 3 310 181 135 495 765 155 195 330 370 30 20 215 355 513 3/8" 4×15 Y132S-6 3
2W.W3.1-21 1155 602 3 316 183 150 514 814 160 200 340 380 32 20 230 367 568 3/8" 4×15 Y132S-4
T132M2-6 		5.5
2W.W3.1-22 1260 602 3 316 183 150 595 895 160 200 380 420 32 20 230 367 600 3/8" 4×15 Y160M1-8 4
2W.W3.2-31 1303 645 3 341 198 160 600 920 175 220 380 415 33.8 25 250 375 575 3/8" 4×15 Y160M-4(6,8) 11(7.5,5.5)
2W.W3.2-32 1218 645 3 341 198 160 520 840 175 220 345 380 33.8 25 250 375 548 3/8" 4×15 Y132M-4(6) 7.5(5.5)
2W.W3.4-41 1328 680 3 360 191 170 670 1010 180 230 375 425 35 25 265 425 590 3/8" 4×15 Y160L(M)-4(6,8) 15(11,7,5)
2W.W5.5-81 2054 1113 5 566 265 150 1270 1570 260 365 465 555 57.8 30 445 910 965 1/2" 6×19 Y250M-4 55
2W.W5.5-82 2179 1113 5 566 265 210 1270 1690 260 365 515 605 57.8 30 470 935 1020 1/2" 6×19 Y208S(M)-4(6,8) 75(55,45,37)
2W.W6.1-91 2268 1203 5 607 272 235 1300 1770 270 385 500 650 62.5 30 490 1000 1040 1/2" 6×19 Y280-S(M)-4 75(90)
2W.W6.1-92 2398 1203 5 607 272 235 1344 1841 270 385 590 740 62.5 30 525 1035 1185 1/2" 6×19 Y315S-6(8) 75(55)
2W.W6.1-93 2143 1203 5 607 272 235 1180 1654 270 385 484 620 62.5 30 485 995 1005 1/2" 6×19 Y250M-4 55
2W.W6.9-101 2566 1291 5 647 287 246 1460 1952 290 395 590 730 70.5 34 555 1025 1220 1/2" 6×23 Y315M(L)-4(6,8) 132(110,90)
2W.W7.6-111 2909 1454 5 729 295 314 1480 2159 315 470 600 690 75 30 545 1100 1210 1/2" 6×23 Y315(S,L)-4(6,8) 132(110,90)
2W.W8.3-131 3016 1561 5 811 365 300 1560 2160 340 495 595 700 82.5 30 580 1200 1285 1/2" 6×23 Y315L-6 132
2W.W4.0-51 1530 778 3 397 215 190 741 1121 195 260 400 440 39 25 270 560 615 1/2" 4×15 Y180M(L)-4(6,8) 18.5(15,11)
2W.W4.0-52 1475 778 3 397 215 190 700 1080 195 260 385 425 39 25 270 540 595 1/2" 4×15 Y160L-4(6) 15(11)
2W.W4.5-61 2657 849 3 441 231 220 780 1220 215 290 455 505 46 30 320 635 710 1/2" 4×19 Y200L-4(6,8) 30(22,18.5,15)
2W.W4.5-62 1697 849 3 441 231 220 813 1253 215 290 500 550 46 30 320 635 710 1/2" 4×19 Y225S-8 18.5
2W.W4.5-63 1602 849 3 441 231 220 740 1180 215 290 460 510 46 30 320 635 665 1/2" 4×19 Y180L-4 22
2W.W5.0-71 1892 1019 3 528 253 230 962 1422 240 320 520 580 52.5 25 380 780 745 1/2" 4×19 Y200L-6 22
2W.W5.0-72 1957 1019 3 528 253 230 1034 1494 240 320 580 640 52.4 25 355 780 845 1/2" 4×19 Y250M-6(8) 37(30)


·正在建设中的沧州天硕联轴器有…·沧州天硕联轴器公司投诉方式·SL型十字滑块联轴器·专业生产轮胎式联轴器·精密联轴器·梅花形弹性联轴器·起重机械制动轮联轴器· 鼓形齿式联轴器·膜片联轴器·生产鼓形齿式联轴器,鼓形齿式
  • 2LB型双螺杆泵
  • 用途双螺杆泵优点1、输送液体平稳、无脉动、无搅拌、振动小、噪音低。2、有很强的自吸性能...
  • 3QGB系列三螺杆泵
  • 用途3QGB系列三螺杆泵是一种容积式泵,显著的优点是结构简单、体积小、允许高转速工作平稳可...
  • SNF法兰式三螺杆泵
  • 用途可输送油类和具有润滑性的液体。用途：SN三螺杆泵，自吸。由于部件通用组合系列化有多...
  • 3GBW保温三螺杆泵
  • 用途30GB系列三螺杆泵是一种容积式泵,显著的优点是结构简单、体积小,允许高转速工作平稳可靠...
  • G型单螺杆泵
  • 用途G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固...
  • 3GL型螺杆泵（立式）
  • 用途3GL型螺杆泵用途: 用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑...
  • 3GCL船用三螺杆泵
  • 用途三螺杆泵,船用三螺杆泵我公司生产的保温螺杆泵（保温型沥清泵）主要用于输送高粘度和...
    		•

    齿轮泵技术
