风电增速机专用锁紧盘 产品介绍及参数

风电增速机专用锁紧盘 产品介绍

该锁紧盘具有以下特点：

1．满足风机运行在风向及风力的不可控制性、随机性、瞬时风速可达70m/s以上；机组运行在强阵风、湍流风、瞬时冲击载荷大等恶劣环境；以及强阵风、湍流风、瞬时冲击等对锁紧盘额定传递扭矩，轴向力的冲击。

传递扭矩大于其他设备用锁紧盘。

2．无故障安全使用寿命不低于20年。

3．安装拆卸10次仍满足设计要求。

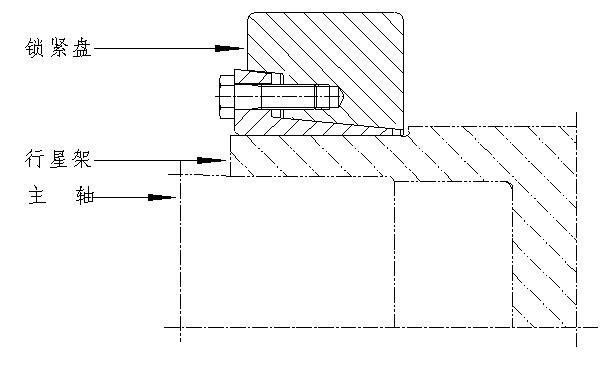

我公司根据国家新能源产业规划要求，大力发展清洁能源发电设备的国内自主开发。为风力发电增速机开发了专用锁紧盘，锁紧盘安装于齿轮箱输入轴套外圈上，通过其产生的抱紧力将处于齿轮箱输入轴轴套内部的主轴同齿轮箱空心轴套刚性地连结为一体。我公司通过技术创新，在理论计算、有限元分析、材质选用及加工工艺等方面作了大量研发工作，制定了最优的设计、工艺方案和自主研发了该类锁紧盘静载能力校核装置。通过对此类产品的超负荷动、静载试验，该产品已完全达到了设计要求，不但能满足超负荷的承载能力，而且在拆卸中自动松开。成功解决了超负荷承载能力、安装和拆卸的三大难题。







风电增速机专用锁紧盘 产品图形及参数：



参数项目	风力发电增速机锁紧盘参数
	0.8MW	0.85MW	1.25MW	1.5MW	2.0MW
额定转矩	380kN.m	310kN.m	540kN.m	885kN.m	1404kN.m
最大转矩	1140kN.m	999.7 kN.m	2140kN.m	3100kN.m	6000kN.m
额定转速	22.27r/min	26.25 r/min	22.27r/min	18/20rpm	15rpm
最大轴向推力	440kN	4969 kN	8470kN	11900kN	13585kN
内孔尺寸	Φ420H7	Φ360H7	Φ530H7	640H7	700H7
锁紧盘外径尺寸	Φ690	Φ610	Φ910	Φ1120	Φ1140
轴套和主轴配合内孔	330H7/f7	280H7/f7	430H7/f7	520H7/f7	560H7/f7

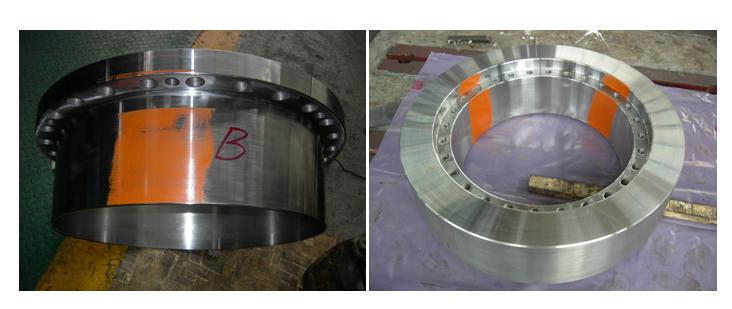

锁紧盘产品着色检查锥面接触率

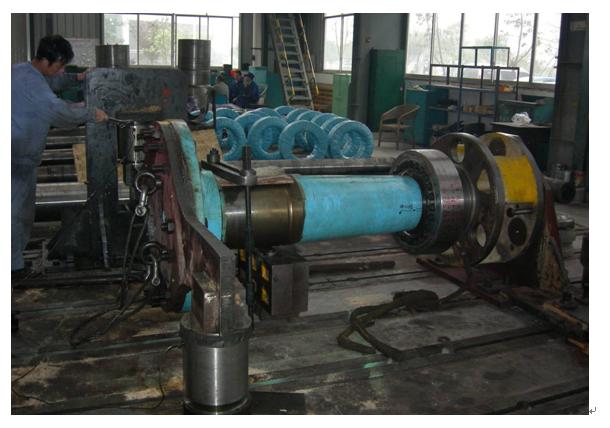

静扭试验 （试验用主轴、过渡套为风电增速机实物件）

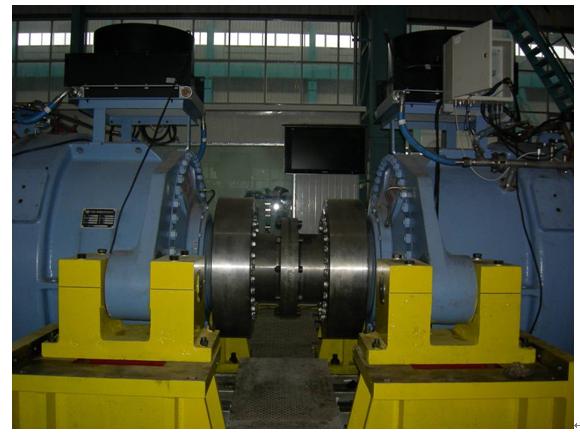

1.5MW风机专用锁紧盘正在超负荷动载试验
