常用联轴器安装与使用
1.刚性联轴器
1.1.凸缘联轴器
1.1.1常用种类:
(a)有对中榫(b)无对中榫(c)带防护缘
1.1.2安装检修要求:
采用联轴器传动的机器,联轴器两轴的对中偏差及联轴器的端面间隙,应符合机器的技术文件要求。若无要求,应符合下列规定:
两半联轴器端面应紧密接触,其两轴的对中偏差:径向位移应不大于0.03毫米,轴向倾斜应不大于0.05/1000。
1.2.其他刚性联轴器
1.2.1常用种类:
套筒联轴器、夹壳联轴器、紧箍夹壳联轴器、凸缘夹壳联轴器等.
1.2.2安装检修要求:
2.挠性联轴器
2.1.滑块联轴器:

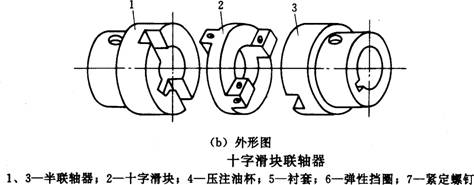

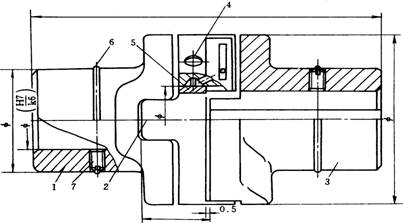

2.1.1. 常用种类: 十字滑块联轴器、滑块联轴器等。
2.1.2. 安装检修要求:
十字滑块联轴器两轴径向相对位移不大于0.01d+0.25㎜(d为轴径),许用相对角位移为30ˊ, 端面间隙S,当外径不大于1 9 0毫米时,应为O.5~O.8毫米;当大于1 9 0毫米时,应为1~1.5毫米。
滑块联轴器的端面间隙S(约为2毫米)
十字滑块和挠性爪型联轴节两轴的不同轴度表
联轴节外形最大直径D (毫米)
两轴的不同轴度不应超过
径向位移 (毫米)
倾 斜
≤300
>300~600
0.1
0.2
0.8/1000
1.2/1000
2.2.链条联轴器
2.2.1. 常用种类:

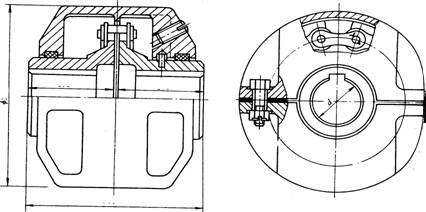

(a)双排滚子链联轴器
1、5-半联轴器;2一罩壳;3一链条; 4一密封圈
(b)单排链联轴器
2.2.2. 安装检修要求:
两轴相对许用轴向位移为1.4~9.5㎜,许用径向位移为0.19~0.27㎜,许用相对角位移为1°,一般许用相对角位移为<1°, 相对径向位移为0.02P(P为链条节距)。
2.3齿式连轴器
2.3.1常用种类:
双面鼓形齿联轴器

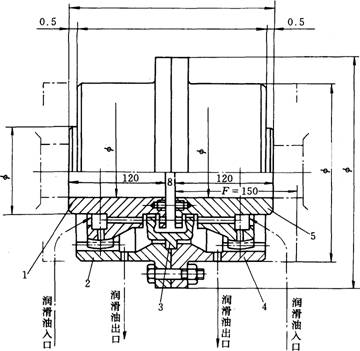

1一外齿套;2一内齿圈;3一U形保持环;4一内齿圈;5一外齿套 接短节鼓形齿联轴器

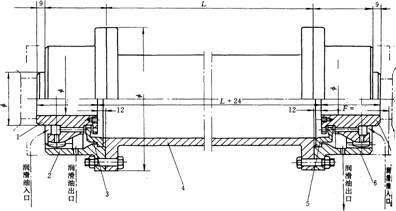

1一外齿套,2一内齿圈,3—Z形保持环,4一短节,5一Z形保持环,6一内齿圈;7一外齿套
2.3.2安装检修要求:
两轴许用相对径向位移Δy=1~8.5㎜, 许用相对角位移Δa=1°30ˊ,不同规格尺寸补偿量不同。带有中间轴联接的联轴器, 许用径向位移Δy= A·tya
齿式联轴器两轴的对中偏差及外齿套的端面间隙S
联轴器外径D
(毫米)
对 中 偏 差
端面间隙S不小于
径向位移(毫米)
轴向倾斜
170~185
220~250
<O.05
<O.08
< O.3/1000
2.50
290~430
<O.1O
<O.5/1000
5.OO
2.4弹性套柱销联轴器
2.4.1常用种类:
1一半联轴器;2一挡圈;3一弹性套;4一柱销;5一半联轴器;6一制动轮
2.4.2安装检修要求:
弹性圈柱销联轴节两轴的不同轴度
联轴节外形最大直径D
两轴的不同轴度,不应超过
倾斜
105~260
0.05
0.2/1000
290~500
0.10
弹性圈柱销联轴节间的端面间隙
轴孔直径
d
标 准 型
轻 型
型号
外形最大直径D
间隙c
25~28
30~38
35~45
40~55
45~65
50~75
70~95
80~120
100~150
B1
B2
B3
B4
B5
B6
B7
B8
B9
120
140
170
190
220
260
330
41O
500
1~5
l~5
2~6
2~8
2~10
2~12
2~15
Ql
Q2
Q3
Q4
Q5
Q6
Q7
Q8
Q9
105
145
200
240
290
350
440
l~4
1~4
弹性套柱销联轴器
联轴器
外 径 D
端面间隙s
对中偏差
外径 D
端面间隙 s
径向位移
70
3
<O.04
<O.2/1000
5
<O.2/1000
80
250
95
315
400
130
4
475
6
160
600
<O.1O
