LT系列弹性套柱销联轴器的适用范围：适用于联接两同轴线的传动轴系，具有一定的补偿两轴相对偏移和一般减震性能。工作环境温度为-20o~+70oC.
订购联轴器时，务必请按GB3852-1997规定的标记方法标记。

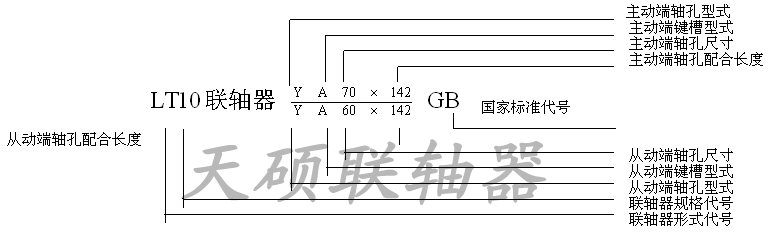

1. LT弹性套柱销联轴器的标记方法：例如LT10，主动端轴孔d1=70，配合长度为142，键槽形式为A型；从动端d2=60，配合长度为142，键槽形式为A型。标记如下：
联轴器形式代号

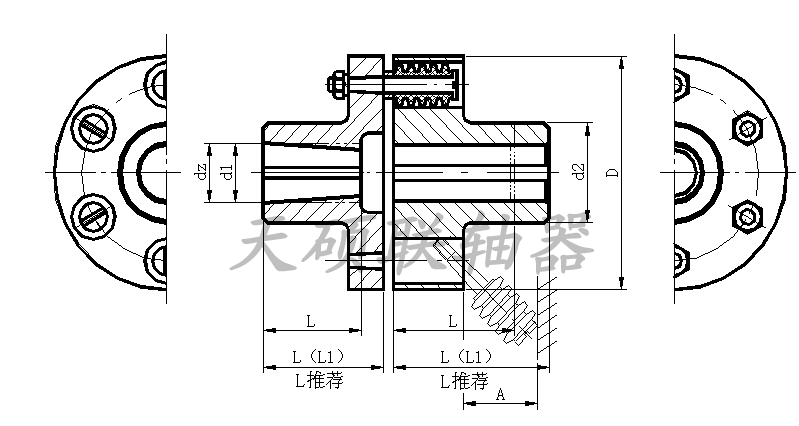

图一 LT弹性套柱销齿式联轴器结构
表一 LT型弹性套柱销联轴器基本参数和主要尺寸
型号 |
公称转矩 |
许用转速 |
轴孔直径 d1、d2 |
轴孔长度mm |
D |
A |
转动惯量 |
质量 |
|||
Y型 |
J、J1、Z型 |
L推荐 |
|||||||||
L |
L1 |
L |
mm |
||||||||
LT1 |
6.3 |
8800 |
9 |
20 |
14 |
- |
25 |
71 |
18 |
0.005 |
0.82 |
10、11 |
25 |
17 |
|||||||||
12、14 |
32 |
20 |
|||||||||
LT2 |
16 |
7600 |
12、14 |
35 |
80 |
0.0008 |
1.21 |
||||
16、18、19 |
42 |
30 |
42 |
||||||||
LT3 |
31.5 |
6300 |
16、18、19 |
38 |
95 |
35 |
0.0023 |
2.2 |
|||
20、22 |
52 |
38 |
52 |
||||||||
LT4 |
63 |
5700 |
20、22、24 |
40 |
106 |
0.0037 |
2.84 |
||||
25、28 |
62 |
44 |
62 |
||||||||
LT5 |
125 |
4600 |
25、28 |
|
|
|
50 |
130 |
45 |
0.012 |
6.05 |
30、32、35 |
82 |
60 |
82 |
||||||||
LT6 |
250 |
3800 |
32、35、38 |
55 |
160 |
0.028 |
9.57 |
||||
40、42 |
112 |
84 |
112 |
||||||||
LT7 |
500 |
3600 |
40、42、45、48 |
112 |
84 |
112 |
65 |
190 |
45 |
0.055 |
14.01 |
LT8 |
710 |
3000 |
45、48、50、55、56 |
70 |
224 |
65 |
0.134 |
23.12 |
|||
60、63 |
142 |
107 |
142 |
||||||||
LT9 |
1000 |
2850 |
50、55、56 |
112 |
84 |
112 |
80 |
250 |
0.213 |
30.69 |
|
60、63、65、70、71 |
142 |
107 |
142 |
||||||||
LT10 |
2000 |
2300 |
63、65、70、71、75 |
100 |
315 |
80 |
0.66 |
61.4 |
|||
80、85、90、95 |
172 |
132 |
172 |
||||||||
LT11 |
4000 |
1800 |
80、85、90、95 |
115 |
400 |
100 |
2.122 |
120.7 |
|||
100、110 |
212 |
167 |
212 |
||||||||
LT12 |
8000 |
1450 |
100、110、120、125 |
135 |
475 |
130 |
5.39 |
210.34 |
|||
130 |
252 |
202 |
252 |
||||||||
LT13 |
16000 |
1150 |
120、125 |
212 |
167 |
212 |
160 |
600 |
180 |
17.58 |
419.4 |
130、140、150 |
252 |
202 |
252 |
||||||||
160、170 |
302 |
242 |
302 |
||||||||
说明：质量、转动惯量按铸钢、无孔、L推荐计算.
型号 |
允许最大安装误差 |
允许最大运转补偿量 |
||
径向ΔY（mm） |
角向ΔX（°） |
径向ΔY（mm） |
角向ΔX（°） |
|
LT1 |
0.1 |
45’ |
0.2 |
1°30’ |
LT2 |
||||
LT3 |
||||
LT4 |
||||
LT5 |
0.15 |
0.3 |
||
LT6 |
30’ |
1° |
||
LT7 |
||||
LT8 |
0.2 |
0.4 |
||
LT9 |
||||
LT10 |
||||
LT11 |
0.25 |
15’ |
0.5 |
30’ |
LT12 |
||||
LT13 |
0.3 |
0.6 |
||
零件名称 |
材料 |
备注 |
半联轴器 |
ZG270-500 |
GB/T11352 |
45 |
GB/T700 |
|
制动轮 |
ZG270-500 |
GB/T11352 |
45 |
GB/T700 |
|
垫圈 |
65Mn |
GB/T93 |
挡圈 |
Q235-A |
GB/T700 |
弹性套 |
热塑性橡胶TPE |
GB/T4323 |
柱销 |
35 |
GB/T700 |
螺母 |
8级 |
GB/T3098.2 |
