易拆卸式·限矩型液力偶合器
| 型号 |
D |
E |
A |
F |
L1 |
L2min |
I |
J |
d1max |
d2max |
充油量 |
重量
(不包括油)
(Kg) |
最高转速
(r/min) |
过载系数 |
| max |
min |
| YOXE400 |
Φ480 |
5 |
329 |
6 |
45 |
55 |
Φ190 |
Φ140 |
Φ60 |
Φ60 |
9.3 |
4.65 |
60 |
1500 |
2～2.5 |
| YOXE420 |
Φ495 |
5 |
329 |
6 |
45 |
55 |
Φ190 |
Φ140 |
Φ60 |
Φ60 |
12 |
6 |
80 |
1500 |
2～2.5 |
| YOXE450 |
Φ530 |
5 |
367 |
6 |
45 |
55 |
Φ220 |
Φ170 |
Φ70 |
Φ70 |
13 |
6.5 |
140 |
1500 |
2～2.5 |
| YOXE500 |
Φ590 |
5 |
367 |
6 |
55 |
70 |
Φ200 |
Φ195 |
Φ85 |
Φ85 |
19.2 |
9.6 |
135 |
1500 |
2～2.5 |
| YOXE560 |
Φ650 |
6 |
438 |
8 |
55 |
80 |
Φ285 |
Φ215 |
Φ90 |
Φ100 |
27 |
13.5 |
198 |
1500 |
2～2.5 |
| YOXE600 |
Φ695 |
6 |
464 |
8 |
70 |
95 |
Φ310 |
Φ230 |
Φ110 |
Φ90 |
36 |
18 |
245 |
1000 |
2～2.5 |
| Φ330 |
Φ245 |
Φ100 |
1500 |
| YOXE650 |
Φ740 |
5 |
474 |
6 |
70 |
95 |
Φ310 |
Φ230 |
Φ110 |
Φ90 |
46 |
23 |
260 |
1500 |
2～2.5 |
| YOXE750 |
Φ842 |
6 |
540 |
8 |
90 |
110 |
Φ360 |
Φ265 |
Φ120 |
Φ105 |
68 |
34 |
400 |
1500 |
2～2.5 |
| YOXE875 |
Φ978 |
7 |
617 |
12 |
90 |
110 |
Φ410 |
Φ310 |
Φ160 |
Φ160 |
111 |
55.5 |
570 |
1500 |
2～2.5 |
| YOXE1000 |
Φ1125 |
10 |
729 |
12 |
108 |
210 |
Φ570 |
Φ450 |
Φ160 |
Φ160 |
144 |
72 |
1190 |
1000 |
2～2.5 |
| YOXE1150 |
Φ1295 |
8 |
830 |
12 |
130 |
210 |
Φ570 |
Φ450 |
Φ160 |
Φ240 |
220 |
110 |
1720 |
750 |
2～2.5 |
注：结构性能特点及选型注意事项：
●输入端带刚性联轴节，输出端带弹性套柱销联轴节，可以在不移动电机和减速机的情况下，将偶合器装上或拆下。

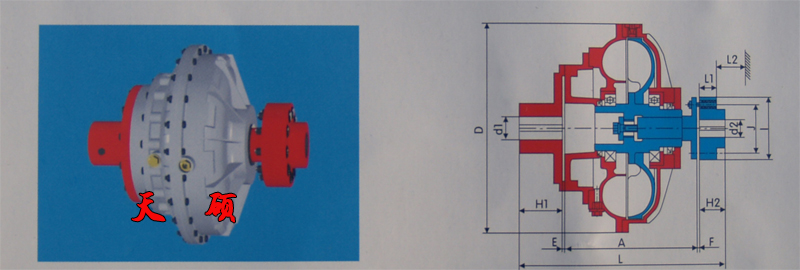

●安装时注意图中F尺寸一定要大于E尺寸，L2尺寸要足够，否则偶合器本体无法向右移动，柱销也拆不下来，无法实现其易拆功能。
●轴向尺寸较长，安装时要严格按照规定找正。
●总长尺寸由用户确定，L
= H1+E+A+F+H2。 |
|
