网页位置：首页 >> 液力偶合器>>限矩型液力偶合器YOX

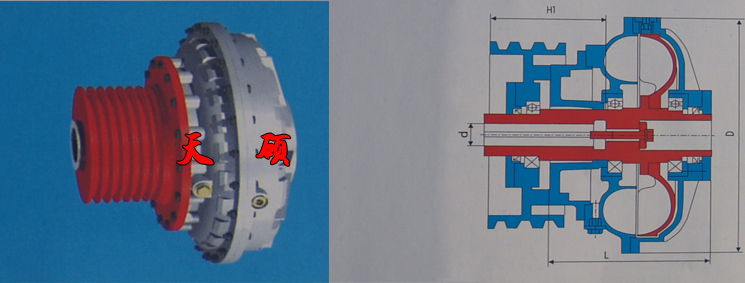

| 型号 |
Lmin |
D |
dmax |
充油量 |
最高转速 |
重量
(参考)
(Kg) |
过载系数 |
| max |
min |
| YOXP200 |
115 |
Φ254 |
Φ28 |
0.8 |
0.4 |
1500 |
9.8 |
2～2.5 |
| YOXP220 |
153 |
Φ272 |
Φ28 |
1.28 |
0.64 |
1500 |
12 |
2～2.5 |
| YOXP250 |
158 |
Φ300 |
Φ38 |
1.8 |
0.9 |
1500 |
15 |
2～2.5 |
| YOXP280 |
148 |
Φ345 |
Φ38 |
2.8 |
1.4 |
1500 |
18 |
2～2.5 |
| YOXP320 |
178 |
Φ388 |
Φ48 |
5.2 |
2.6 |
1500 |
35 |
2～2.5 |
| YOXP340 |
152 |
Φ390 |
Φ48 |
5.8 |
2.9 |
1500 |
35 |
2～2.5 |
| YOXP360 |
202 |
Φ420 |
Φ55 |
7.1 |
3.55 |
1500 |
45 |
2～2.5 |
| YOXP380 |
195 |
Φ450 |
Φ60 |
8.4 |
4.2 |
1500 |
55 |
2～2.5 |
| YOXP400 |
223 |
Φ480 |
Φ60 |
9.3 |
4.6 |
1500 |
77 |
2～2.5 |
| YOXP420 |
232 |
Φ495 |
Φ60 |
12 |
6 |
1500 |
80 |
2～2.5 |
| YOXP450 |
249 |
Φ530 |
Φ70 |
13 |
6.5 |
1500 |
90 |
2～2.5 |
| YOXP500 |
318 |
Φ590 |
Φ85 |
19.2 |
9.6 |
1500 |
120 |
2～2.5 |
| YOXP560 |
257 |
Φ650 |
Φ100 |
30 |
15 |
1500 |
150 |
2～2.5 |
| YOXP600 |
378 |
Φ695 |
Φ100 |
36 |
18 |
1500 |
200 |
2～2.5 |
| YOXP650 |
381 |
Φ740 |
Φ130 |
46 |
23 |
1500 |
240 |
2～2.5 |
 |
 |
 |
 |
结构性能特点及选型注意事项
●输出与输入在同一端，用于平行传动的机械设备上，一般偶合器吊装在电机轴上。如图1
●当工作机转速高于电机转速时，偶合器应吊装在工作机主轴上。如图2
●可以立式使用，也有吊式（图3）与坐式（图4）两种,订货时必须注明。
●当偶合器和皮带轮规格质量过大,悬臂过长受弯矩过大时,建议采用图5的双支承结构,或采用图6所示的异端带支承的结构。
●应使用拉紧螺栓将偶合器与电机轴紧固,防止偶合器从电机轴上脱落,用户需要在电机轴上钻铰一个与拉紧螺栓相配的螺孔。如图7
●皮带轮内有轴承，定心性好，支承稳定可靠，但皮带轮外径不可以太小,否则安排不了轴承。
●各种性能参数与直接式限矩型偶合器基本相同。
●受V型带传动效率较低的影响,V带轮偶合器的总效率最高，只能达η=0.92,为防止偶合器发热,选型时应留功率额度。
●双速电机驱动的V带轮偶合器,主要按低速级的参数选型。
●输出端可以是平皮带轮,三角皮带轮,链轮,齿轮,塔轮等多种结构。
●YOX
P※※※D型结构,输出端带联接套筒,皮带轮可换.大型皮带轮或需要更换不同直径皮带轮时,用此结构。 |
|
