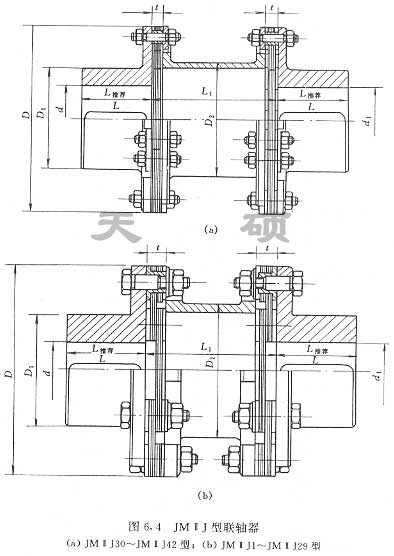

JMⅡJ型接中间轴型膜片联轴器基本参数和主要尺寸 mm(JB/T 9147-1999)

型号	公称扭 矩N.m	瞬时最大转矩N.m	最大转速r/min	轴孔直径 d 1 、d 2	轴孔长度 mm			D mm	D1 mm	D2 mm	重量 kg		转动 惯量 kg.m 2
					J 1 型	Y型	L(推荐 )
					L	L					L1 min质量	每增加1m
JMⅡJ1	63	100	9300	20、22、24	38	52	40	92	70	8±0.2	2	4.1	0.002
				25、28	44	62
				30、32、35、38	60	82
JMⅡJ2	100	200	8400	25、28	44	62	45	102	80	8±0.2	2.9	4.1	0.003
				30、32、35、38	60	82
				40、42、45	84	112
JMⅡJ3	250	400	6700	30、32、35、38	60	82	55	128	96	11±0.2	5.7	8	0.009
				40、42、45、48、55	84	112
JMⅡJ4	500	800	5900	35、38	60	82	65	145	116	11±0.3	8.5	8	0.017
				40、42、45、48、55、56	84	112
				60、63、65	107	142
JMⅡJ5	800	1250	5100	40、42、45、48、55、56	84	112	75	168	136	14±0.3	12.5	12	0.034
				60、63、65、70、71、75	107	142
JMⅡJ6	1250	2000	4750	45、48、55、56	84	112	80	180	140	15±0.4	16.5	12	0.053
				60、63、65、70、71、75	107	142
				80	132	172
JMⅡJ7	2000	3150	4300	50、55、56	84	112	80	200	140	15±0.4	21	19	0.082
				60、63、65、70、71、75	107	142
				80、85	132	172
JMⅡJ8	2500	4000	4200	55、56	84	112	80	205	140	20±0.4	23	19	0.092
				60、63、65、70、71、75	107	142
				80、85	132	172
JMⅡJ9	3150	5000	4000	55、56	84	112	90	215	160	20±0.4	27	21	0.117
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JMⅡJ10	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	170	23±0.5	36	21	0.191
				80、85、90、95	132	172
JMⅡJ11	5000	8000	3400	60、63、65、70、71、75	107	142	100	250	170	23±0.5	42	26	0.252
				80、85、90、95	132	172
				100	167	142
JMⅡJ12	6300	10000	3200	60、63、65、70、71、75	107	172	110	270	190	23±0.5	50	26	0.349
				80、85、90、95	132	172
				100、110	167	212
JMⅡJ13	8000	12500	2850	65、70、71、75	107	142	115	300	200	27±0.6	66	47	0.56
				80、85、90、95	132	172
				100、110	167	212
JMⅡJ14	10000	16000	2700	70、71、75	107	142	125	320	220	27±0.6	78	47	0.75
				80、85、90、95	132	172
				100、110、120、125	167	212
JMⅡJ15	12500	20000	2450	75	107	142	140	350	240	32±0.7	110	51	1.26
				80、85、90、95	132	172
				100、110、120、125	167	212
				130	202	142
JMⅡJ16	16000	25000	2300	90、95	132	172	145	370	250	32±0.7	125	72	1.63
				100、110、120、125	167	212
				130、140	202	252
JMⅡJ17	20000	31500	2150	90、95	132	172	165	400	290	32±0.7	160	72	2.45
				100、110、120、125	167	212
				130、140、150	202	252
				160	242	172
JMⅡJ18	25000	40000	1950	100、110、120、125	167	212	175	440	300	38±0.9	220	72	3.99
				130、140、150	202	252
				160、170、180	242	302
JMⅡJ19	31500	50000	1850	120、125	167	212	185	460	320	38±0.9	245	89	4.98
				130、140、150	202	252
				160、170、180	242	302
JMⅡJ20	35500	56000	1800	120、125	167	212	200	480	350	38±0.9	275	89	6028
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
JMⅡJ21	40000	63000	1700	120、125	167	212	210	500	370	38±0.5	320	89	7.68
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
JMⅡJ22	50000	80000	1600	140、150	202	252	220	540	380	44±0.1	400	110	11.6
				160、170、180	242	302
				190、200、220	282	352
JMⅡJ23	63000	100000	1450	140、150	202	252	240	600	410	50±0.1	560	145	19.8
				160、170、180	242	302
				190、200、220	282	352
				240	330	410
JMⅡJ24	80000	125000	1400	160、170、180	242	302	255	620	440	50±0.1	620	145	23.6
				190、200、220	282	352
				240、250	330	410
JMⅡJ25	90000	140000	1300	180	242	302	275	660	480	50±0.1	740	145	31.9
				190、200、220	282	352
				240、250、260	330	410
				280	380	470
JMⅡJ26	112000	180000	1200	180	242	302	295	720	510	60±1.4	970	190	50.4
				190、200、220	282	352
				240、250、260	330	410
				280、300	380	470
JMⅡJ27	140000	200000	1150	220	282	352	300	740	520	60±1.4	1050	190	57
				240、250、260	330	410
				280、300	380	470
JMⅡJ28	160000	224000	1100	240、250、260	330	410	320	770	560	60±1.4	1200	215	69.4
				280、300	380	470
JMⅡJ29	180000	280000	1050	250、260	330	410	350	820	600	60±1.4	1400	215	95.5
				280、300、320	380	470
				340	450	550
JMⅡJ30	280000	450000	1000	280、300、320	380	470	350	875	620	50±1.6	1400	235	96.5
				340、360	450	550							109.5
JMⅡJ31	400000	630000	930	300、320	380	470	350	935	630	60±1	1800	290	142
				340、360、380	450	550							152
				400	540	650							162
JMⅡJ32	450000	710000	880	320	380	470	380	1030	690	60±1	2250	330	194
				340、360、380	450	550							224
				400、420	540	650							240
JMⅡJ33	560000	900000	820	360、380	450	550	400	1080	726	66±2.2	2750	390	271
				400、420、440、450、460	540	650							325
JMⅡJ34	1000000	1600000	740	400、420、440、450、460	540	650	460	1160	836	70±2.3	3500	450	387
				460、480、500	540	650							465
JMⅡJ35	1400000	2240000	680	440、450、460、480、500	540	650	520	1290	946	82±2.6	5000	570	750
				530、560	680	800							810
JMⅡJ36	2000000	3150000	620	480、500	540	650	570	1410	1040	92±2.8	6600	710	1050
				530、560、600	680	800							1290
JMⅡJ37	2800000	4000000	570	450、460、480、500	540	640	610	1530	1100	105±3	8400	880	1630
				530、560、600、630	680	800							1950
JMⅡJ38	4000000	6000000	520	560、600、630	680	800	670	1670	1210	115±3.7	11000	1050	2670
				670、710	780	-							3030
JMⅡJ39	5000000	8000000	480	600、630	680	800	730	1830	1320	125±3.7	14500	1350	4060
				670、710、750	780								4800
JMⅡJ40	6300000	10000000	430	670、710、750	780	-	800	2000	1450	130±4	19000	1600	6600
				800、850	880	-							7500
JMⅡJ41	8000000	12500000	400	750	780	-	800	2200	1600	140±4.4	25000	1850	10400
				800、850	880	-							11900
JMⅡJ42	10000000	16000000	350	800、850	880	-	960	2400	1760	140±4.4	32000	2100	15200
				900、950	980	-							17400
