NYP型内环式高粘度泵

● 概述
　　NYP系列内齿泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求，研制开发的新型容积式泵，由于该产品可选用不同的材质和其独特的结构，因此广泛应用于不同性质，不同粘度的介质输送。
　　适用介质温度：-10℃ —200℃（NYPO.78和NYP2.3的适用温度为-10℃ —80℃)。
适用介质粘度：1.0cSt—300,000cSt(NYPO.78和NYP2.3的适用粘度为1.0cSt—10,000cSt）。

星形联轴器
 详细信息
鼓形齿式联轴器
 详细信息
金属膜片联轴器
 详细信息
十字轴万向联轴器
 详细信息
梅花形弹性联轴器
 详细信息
弹性柱销齿式联轴器
 详细信息
WH型滑块连轴器
 详细信息
SL十字滑块联轴器
 详细信息
弹性套柱销联轴器
 详细信息
弹性套柱销联轴器
 详细信息
滚子链联轴器
 详细信息
KC链轮联轴器(现货供应)
 详细信息
弹性柱销联轴器
 详细信息
夹壳联轴器
 详细信息
L型联轴器
 详细信息
HRC弹性联轴器
 详细信息
胀紧联结套、锥套
 详细信息
LAK鞍形块弹性联轴器
 详细信息
DL多角形橡胶联轴器
 详细信息
橡胶轮胎联轴器
 详细信息
小型十字轴万向联轴器
 详细信息
鼓形齿式联轴器
 详细信息
蛇形弹簧联轴器
 详细信息
夹紧式--十字滑块联轴器
 详细信息



● 优点
　　（1）输送液体平稳，无脉动，振动小，噪音低。
（2）有很强的自吸性能。
（3）正确选用零件材料，可输送多种有腐蚀性的介质，使用温度可200℃。
（4）内外转子转向相同，磨损小，使用寿命长。
（5）泵的转速与流量呈线性函数关系，可适当改变转还来改变泵的流量。
（6）特别适用高粘度稠度介质的输送。
　　
　　 ● 型号含义
NYP
7.0
A
内齿轮
理论排量L/100r
改进设计顺序号

　　● 选泵时应考虑的主要事项
　 　（1）介质的润滑性、清洁度、腐蚀性。
（2）介质的粘稠度、温度。
（3）泵进口压力及出口压力，安装高度。
（4）使用场合的防爆要求。
（5）订货时请注明泵型号，设计使用压力，转速，介质粘度，温度，电机防爆级别，介质名称。
（6）对于本样本所列以外的特别工况条件，可按用户要求单独设计供货。

NYP型齿轮泵外形及安装尺寸


※ 性能曲线图

※ 结构型式（如图一）

（1）工作原理
具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动，泵体和前盖的月牙板使吸入和排出口隔开。转动时，在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。
（2）结构
如图1，泵主要有内外转子，轴，泵体，前盖，拖架，密封，轴承等组成。密封有机械密封和填料密封的两种形式，对于高温、高粘稠度及腐蚀性强的介质，选用填料密封。
输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通蒸汽保温融化。泵可配安全阀，当泵或管路系统超压时，安全阀门打开，形成内部回流，保证系统安全。
泵装置由泵，电机和底座组成。传动方式有桥式和直联式两种。
从主轴外伸端向泵看，为顺时针旋转。

（图一）

1.前盖　2.内转子　3.泵体　4.外转子　5.滑动轴承或滚动轴承　6.填料密封或机械密封　7.主轴　8.托架

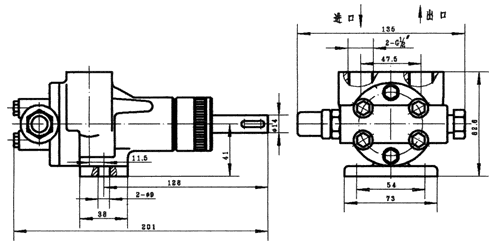

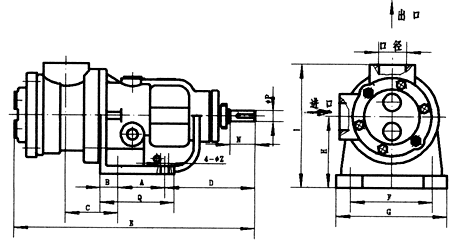

※　泵头外形尺寸图

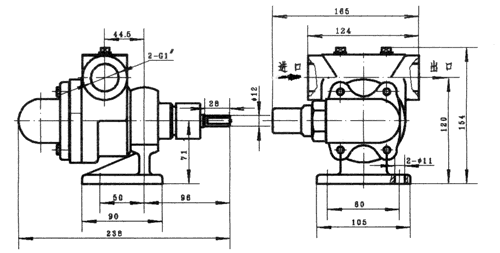

　NYP0.78泵头外形尺寸

　NYP2.3泵头外形尺寸

　NYP7.0（A），NYP52（A）泵头外形尺寸

泵型号
 理论排量
L/100r 		 A B C D E F G H I Q N P Z 口径
NYP7.0A
(原NYP3A) 		7.0 80 31 90 154 413 140 172 100 190 127 43 19 13 M48×2
NYP52A
(原NYP10A)		 52 120 30 130 200 580 200 240 160 290 180 57 30 18 M60×2
NYP7.0A
(原NYP3A)		 7.0 58 16 99 147 375 140 172 88 178 90 43 19 13 G11/2"
NYP52A
(原NYP10A)		 52 70 17 95 257 523 204 235 140 270 102 57 30 15 G2"

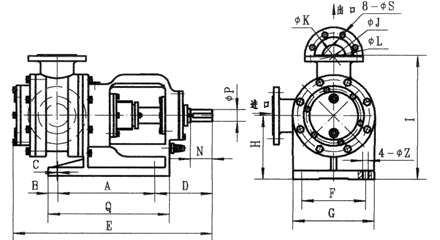

　NYP3.6，NYP24，NYP80，NYP111（A），NYP727泵头外形尺寸

型号
理论排量
L/100r
A
B
C
D
E
F
G
H
I
J
K
L
N
P
Q
S
Z
ZNYP3.6
3.6
80
31
89
154
398
140
172
100
220
40
84
110
43
19
127
4-φ18
13
NYP24
24
120
30
94
196
518
200
240
160
320
50
125
165
57
30
180
4-φ18
18
NYP80
80
170
27.5
138.5
183.5
592
220
255
180
390
80
160
200
75
42
225
8-φ18
15
NYP111
(原NYP30A)
111
170
25
142
188
616
220
255
180
390
80
160
200
58
40
225
8-φ18
15
NYP111
(原NYP30A)
111
340
30
3
198
688
220
280
220
430
80
160
200
75
42
420
8-φ18
20
NYP320
320
340
35
120.5
268
849
330
400
260
520
125
210
250
120
65
410
8-φ18
22
NYP727
(原NYP50A)
727
410
40
170
260
1060
370
450
360
680
150
240
285
120
80
530
8-φ18
22

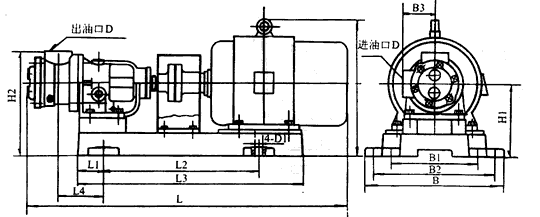

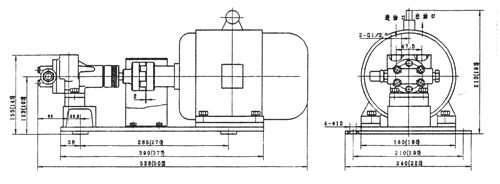

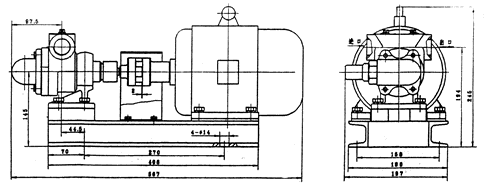

※　整机外形与安装尺寸

（1）与电机直联配焊接底座
NYP0.78配Y90S（Y8021）电机

　　　NYP2.3配Y90S电机

　配铸铁底座

型号
 L
 L1
 L2
 L3
 L4
H
H1
 H2
 B
 B1
 B2
 B3
 D
 4-D1
配套电机
型号
功率
NYP7.0
913
85
399
600
164
365
182
272
385
225
335
90
G11/2"
φ22
Y132S-6
3kw
NYP7.0A
905
72
439
636
1275
390
207
297
396
248
346
90
M48×2
φ22
Y132S-6
3kw

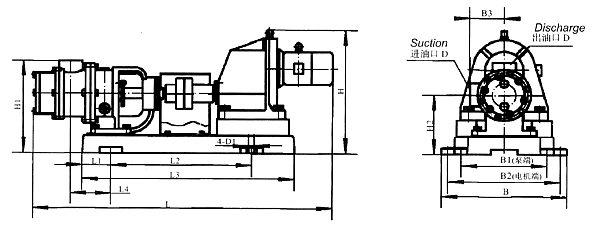

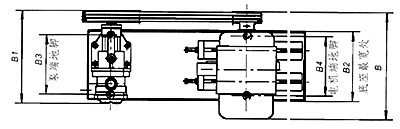

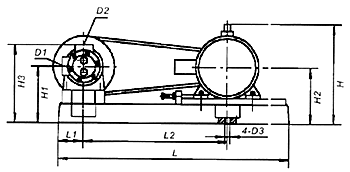

（2）采用皮带轮联接传动（桥式）
