金属弹性联轴器


JS型蛇形弹簧联轴器,是一种结构先进的金属弹性联轴器。它靠蛇形弹簧片来传递扭矩。

 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息


JS型蛇形弹簧联轴器传动特性与优点如下:

  1、减振性好,使用寿命长  联轴器以蛇形弹簧片轴向嵌入两半36%以上。梯形截面的蛇形弹簧片采用优质弹簧钢,经严格的热处理,并特殊加工而成,具有良好的机械性能,从而使联轴器的使用寿命远比非金属弹性元件联轴器(如弹性套 柱销,尼龙棒销联轴器)大为增长。

  2、承受变动载荷范围大,起动安全  两个半联轴器与簧片接触的齿面是弧形的,当传递扭矩增大时,弹簧片将沿齿弧面变形,使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化,是随着传递扭矩的大小而变化的,它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用,尤其在机器起动时或强力冲击载荷时,于一定程度上有保护配套机件的安全性。

  3、 传动效率高,运行可靠 联轴器的传动效率,经测定达99.47%,其短时超载能力为额定扭矩的两倍,运行安全可靠。
4、 噪声低,润滑好 铝合金罩壳以保护弹簧避免运转时向外甩出,且壳体内储满黄油,不仅使润滑良好,而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

  5、 结构简单,装拆方便 整机零件少,体积小,重量轻,被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便,紧密,从而使装拆,维护比一般联轴器简便。

  6、 允许有较大的安装偏差 由于弹簧片与齿弧面是点接触的,所以使联轴器能获得较大的挠性。它能被安装在同时有径向,角向,轴向的偏差情况下正常工作

二、JS型蛇形弹簧联轴器的标记方法

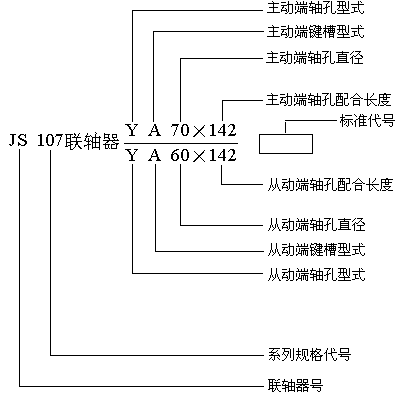

订购联轴器时,请按GB3852-83规定的标记方法:


说明:(1)本联轴器的标准代号为ZB/TJ19023-90(标记式中可以省略不写)

(2)各种非标轴孔、键槽、轴孔配合长度,只要在标记中写明,本厂均承接制造。

标记示例1:JS105联轴器

主动端:Y型轴孔、A型键槽、d1=48mm、L=62mm

从动端:Z型轴孔、C型键槽、d2=40mm、L=62mm

标记为:JS105联轴器YA48/ZC40

因其主、从动端配合长度符合表1中L的规定数值,故在订购轴器时标记可省略。

标记示例2:JS107联轴器

主动端:Y型轴孔、A型键槽、d1=70mm、L=142mm

从动端:Z型轴孔、C型键槽、d2=60mm、L=142mm

标记为:JS107联轴器YA70X142/YA60X142

因其主、从动端配合长度不符合表1中L的规定数值,故在订购联轴器时必须标注配合长度值。
