膜片联轴器应用举例 膜片联轴器可以制成的各种形

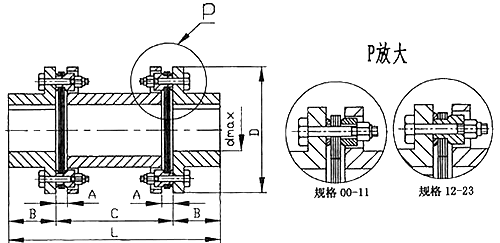

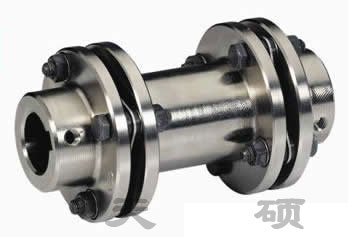

SJM 型键联结双型弹性膜片联轴器
产品特征
结构简单，重量轻。
不需维护，停机时肉眼可检查故障。
良好的环境适应性，可高温下运转。
转动精度高，可靠性高，寿命长。
拆装迅速，具有很高的装配重复性。
无需润滑，无噪音，磨损。无滑动、摩擦、转动部件，可降低能量损失。 |
规格 |
公称扭矩N.M |
许用转速rpm |
重量kg |
转动惯量kg.cm^2 |
主 要 尺 寸 mm |
许用补偿量 |
Dmax |
D |
A |
B |
L |
C |
轴向 mm |
角向 |
径向mm |
00 |
9.8 |
20000 |
0.23 |
3.0 |
20 |
57 |
4.9 |
20 |
100 |
60 |
±1.6 |
2° |
0.5 |
01 |
33 |
20000 |
1.2 |
8 |
22 |
68 |
6.1 |
26 |
141 |
89 |
±1.6 |
2° |
0.5 |
02 |
90 |
20000 |
1.9 |
24 |
32 |
81 |
6.6 |
26 |
141 |
89 |
±1.6 |
2° |
0.5 |
03 |
173 |
18000 |
2.9 |
48 |
35 |
93 |
8.4 |
29 |
160 |
102 |
±2.4 |
2° |
0.6 |
04 |
245 |
15000 |
4.7 |
80 |
42 |
104 |
11.2 |
34 |
195 |
127 |
±2.8 |
2° |
0.7 |
05 |
420 |
13000 |
7.1 |
224 |
50 |
126 |
11.7 |
42 |
211 |
127 |
±3.2 |
1°30′ |
0.7 |
06 |
772 |
12000 |
10.8 |
440 |
60 |
143 |
11.7 |
48 |
223 |
127 |
±3.6 |
1°30′ |
0.8 |
07 |
1270 |
10000 |
16.3 |
1080 |
75 |
168 |
16.8 |
58 |
243 |
127 |
±4.0 |
1°30′ |
0.8 |
08 |
2080 |
10000 |
24.7 |
2080 |
82 |
194 |
17.0 |
64 |
268 |
140 |
±4.4 |
1°30′ |
0.9 |
09 |
3328 |
9000 |
32.5 |
3520 |
95 |
214 |
21.6 |
77 |
306 |
152 |
±4.8 |
1°30′ |
0.9 |
10 |
4900 |
8000 |
50.0 |
7200 |
108 |
246 |
23.9 |
89 |
356 |
178 |
±5.2 |
1°30′ |
1.0 |
11 |
6368 |
8000 |
75.0 |
12800 |
118 |
276 |
27.2 |
102 |
382 |
178 |
±5.6 |
1°30′ |
1.2 |
12 |
8900 |
6300 |
72.2 |
18000 |
110 |
276 |
17.5 |
128 |
409 |
153 |
±3.6 |
1° |
1.2 |
13 |
15280 |
5000 |
12.0 |
37000 |
135 |
308 |
19.0 |
160 |
492 |
172 |
±4.0 |
1° |
1.2 |
14 |
25410 |
4700 |
175 |
68000 |
155 |
346 |
21.5 |
182 |
554 |
190 |
±4.0 |
1° |
1.2 |
15 |
37130 |
4300 |
234 |
108000 |
165 |
375 |
24.0 |
198 |
620 |
224 |
±4.0 |
1° |
1.3 |
16 |
47120 |
3900 |
306 |
167000 |
180 |
410 |
29.5 |
214 |
682 |
254 |
±4.4 |
1° |
1.3 |
17 |
57000 |
3500 |
369 |
250000 |
190 |
445 |
29.5 |
225 |
720 |
270 |
±4.4 |
1° |
1.4 |
18 |
63186 |
3500 |
448 |
311000 |
205 |
470 |
31.0 |
248 |
770 |
274 |
±4.8 |
1° |
1.5 |
19 |
82590 |
3200 |
596 |
480000 |
230 |
512 |
32.0 |
278 |
843 |
287 |
±4.8 |
1° |
1.6 |
20 |
102100 |
2800 |
763 |
747000 |
255 |
556 |
32.5 |
305 |
902 |
292 |
±5.2 |
1° |
1.8 |
21 |
126070 |
2450 |
919 |
1016000 |
265 |
588 |
34.0 |
318 |
948 |
312 |
±5.4 |
1° |
1.8 |
22 |
146350 |
2150 |
1068 |
1386000 |
275 |
630 |
34.5 |
332 |
1008 |
344 |
±5.6 |
1° |
2.0 |
23 |
173830 |
2000 |
1235 |
1784000 |
290 |
655 |
35.5 |
348 |
1052 |
356 |
±6.0 |
1° |
2.0 |
膜片联轴器安装使用说明
弹性膜片联轴器 泊头市天硕联轴器厂备有多种类型膜片联轴器常用规格型号的半成品库存，以保证交货期缩短,
泊头市天硕联轴器厂生产以下系列弹性膜片联轴器：JM型弹性膜片联轴器(JB/T9147-1999)、JMJ型双型弹性膜片联轴器、DJM型胀套联结单型弹性膜片联轴器、DJM型键联结单型弹性膜片联轴器、 SJM型键联结双型弹性膜片联轴器等类型。联结轴套形式有以下几种：SJM带键槽型轴套、带胀套型轴套、带Z3型胀套轴套、带锥套型轴套、锁紧盘式单(双)型轴套等。如需其他联结形式，请来电来函咨询。泊头市天硕联轴器厂生产的膜片联轴器以优异的产品质量、快捷的交货期加上售前售后优良的服务态度，成为诸多机家的首要选择。
|
