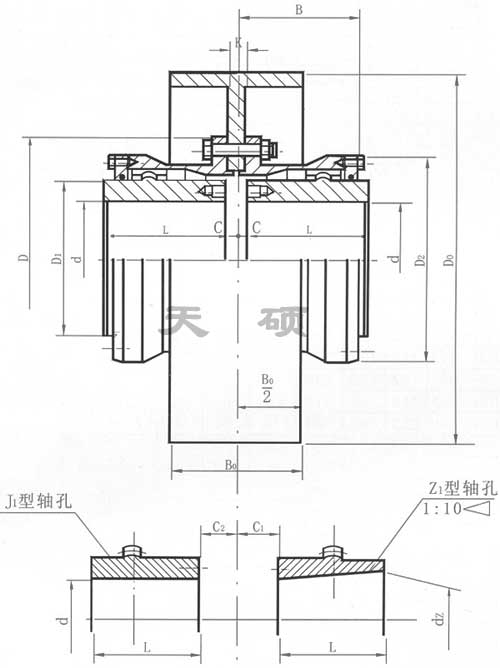

WGZ型带制动轮鼓型齿式联轴器基本参数和主要尺寸(JB/T 7003-93)


型号

公称转
矩Tn
/N·m

许可转速
[n] /r·min-1
轴孔直径
d1、d2、d Z
轴孔长度 L Do D D2 D1 B   C C1 C2 质量
m
/kg
转动惯
量I
/kg·m2
润滑
脂用
量/kg
Y J1
WGZ1 700 4000 12、14 32 ---

160

200

250

122 98 60 58   30 -- --- 5.62 0.0078 0.11
16、18、19 42 --- 20 -- ---
20、22、24 52 --- 10 -- ---
25、28 62 44 3 19 18
30、32、35、38 82 60 23 12
40、42 112 84 29 12
WGZ2 1250 4000 22、24 52

200

250

315

150 118 77 68   20 9.65 0.022 0.12
25、28 62 10
30、32、35、38 82 60 3 23 16
40、42、45、48、50、55、56 112 84 29 16
WGZ3 2500 4000 22、24 52

200

250

315

170 140 90 80   33 16.5 0.047 0.2
25、28 62 23
30、32、35、38 82 60 3 23 25
40、42、45、48、50、55、56 112 84 29 16
60、63 142 107 36
WGZ4 4500 3000 30、32、35、38 82

250

315

400

200 160 112 90   13 25.3 0.098 0.28
40、42、45、48、50、55、56 112 84 3 29 17
60、63、65、70、71、75 142 107 36
80 172 132 41
WGZ5 7100 3000 30、32、35、38 82

315

400

225 180 128 100   23 34.7 0.174 0.45
40、42、45、48、50、55、56 112 84 3 29 19
60、63、65、70、71、75 142 107
80、85、90 172 132 36
WGZ6 10000 3000 32、35、38 82

315

400

245 200 145 112   35 51.3 0.29 0.65
40、42、45、48、50、55、56、 112 5 38 20
60、63、65、70、71、75 142 107 43
80、85、90、95 172 132 48
100 212 167
WGZ7 14000 2500 32、35、38 82

400

500

272 230 160 122   45 68 0.53
40、42、45、48、50、55、56 112 15
60、63、65、70、71、75 142 107 5 38 20
80、85、90、95 172 132 43
100、110 202 167 48
WGZ8 20000 2500 55、56 112

400

450

290 245 176 136   29 79 0.71 0.95
60、63、65、70、71、75 142 107 5 38 34
80、85、90、95 172 132 43 20
100、110、120、125 212 167 48 20
WGZ9 25000 2000 65、70、71、75 142 107

400

500

630

315 265 190 140   5 38 38 106.5 1.05 1.3
80、85、90、95 172 132 43 28
100、110、120、125 212 167 48
130、140 252 202 53
WGZ10 40000 2000 75 142

400

500

630

355 300 225 165   28 159 1.74 1.6
80、85、90、95 172 132 5 48 38
100、110、120、125 212 167 48
130、140、150 252 202 53
160 302 242 63
WGZ11 56000 1700 85、90、95 172

500

630

710

412 345 256 180   15 215 3.67 2
100、110、120、125 212 162 8 51 32
130、140、150 252 202 56
160、170、180 302 242
WGZ12 80000 1700 120、125 212 162

500

630

710

440 375 288 207   8 51 45 303 6.4 3.4
130、140、150 252 202 56 32
160、170、180 302 242 66
190、200、220 352 282 76
WGZ13 112000 1700 140、150 252 202

630

710

490 425 320 235   8 56 38 391 10.45 4.4
160、170、180 302 242 66 32
190、200、220 352 282 76
WGZ14 160000 1500 160、170、180 302 242

710

800

545 462 362 265   10 68 32 523 17.48 6.6
190、200、220 352 282 78
240、250、260 410 330 10
注:1、质量与转动惯量是按最大直径的Y轴孔计算的近似值,未计算制动轮。
   2、锥型轴孔最大轴径至220mm。
   3、不同制动轮直径的C、C1、C2植为表中数值再加K/2,k值见表4.11

表4.11 制动轮的主要尺寸、质量和转动惯量/mm

制动轮直径D 0 T k 质量 m/kg 转动惯量 I/kg.M 2 制动轮直径D 0 T K 质量 m/kg 转动惯量 I/kg.M 2
160 70 6 2.83 0.014 500 210 18 56.3 3.07
200 85 8 5.2 0.043 630 265 22 101.3 8.55
250 105 10 10.1 0.128 710 300 22 145.8 15.52
315 135 12 17.2 0.354 800 340 26 203 26.76
400 170 14 33.4 1.11
