一、清洗、检查与绝缘垫板要求

星形联轴器  详细信息	鼓形齿式联轴器  详细信息	金属膜片联轴器  详细信息	十字轴万向联轴器  详细信息
梅花形弹性联轴器  详细信息	弹性柱销齿式联轴器  详细信息	WH型滑块连轴器  详细信息	SL十字滑块联轴器  详细信息

1、轴瓦的清洗与检查

大型电机轴承均单独装箱运来，开箱后先用吊环螺丝将上瓦和下瓦分别取出作好记号并用煤油清洗，用干布擦干并检查所有槽沟是否干净，有无铸造残留砂子，钨金层与瓦体结合不好，划出的沟道、裂纹存在砂眼和其它掺杂物等）。若无法修复时，则要重新挂钨金。

大型电机轴承座的安装

2、轴承座的清洗与检查

轴承座安装前，也应进全面清洗检查。将轴承座内腔用刮刀将脏物刮去，用布蘸汽油或溶剂将脏物擦净，观看有无裂纹及砂眼，以防止在运行中出现渗油。

轴承盖与轴承座接合面，轴承座与轴承挡油圈结合面应进行研刮配合，并用塞尺检查，其间隙不得大于0.03毫米。
放置轴承座的底板表面也要清理干净，不应有碰伤、锈蚀和毛刺。紧固轴承座的螺钉及座板螺纹均要他细检查，并试拧螺钉检查是否过紧或秃扣。

3、轴承绝缘结构

轴承和底板之间必须垫以绝缘垫板或金属垫片，金属垫片用来调整座水平位置。以调整该电机和相联结的另一台电机或机械的相对位置。金属垫片是由0.08~3毫米的金属薄板制成。绝缘垫板是由布质层压板或玻璃丝层压板制成。放置绝缘垫板的目的主要是防止轴电流的危害。绝缘垫板应比轴承座每边宽出5~10毫米，厚度为3~10毫米。

除在轴承和底板之间放置绝缘垫板之外，同时将螺钉和稳钉也应加以绝缘。绝缘垫圈用厚度2~5毫米玻璃丝布板制成，其外径比铁垫圈外径大4~5毫米。与轴承座相接的油管接盘绝缘垫可用厚度为1~2毫米橡胶板制成。

绝缘的轴承座安装后应检查对地绝缘电阻，用500伏兆欧表测量，其阻值应不小于1兆欧。

二、轴承座的安装

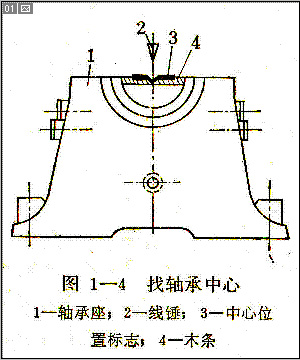

无论是单个的电机轴承和机组的多轴承，都应当安装在被联接的机械主纵轴线上或者机组的纵轴线上。测量轴承中心是用挂钢丝和线锤的方法检查如图1─4所示。（轴承圆弧内卡一木条，在木条中心钉一薄铁条，标志中心位置）。

调整轴在座的位置，是从最边上的轴承座开始，用水平尺放在轴承座面上来检查这些平面的水平度。用经纬仪或水平仪检查几个轴承座的平面是否在同一水平面内，及用线锤等方法找正各轴承中心是否在同一轴线上如图1─5所示。

按上述方法进行轴承座的调整工作，消除偏差的过程中，应用于千斤顶式的工具来移动轴承座，切勿采有撞击、锤打的方法。用此法调整轴承座的精度误差约在0.5~1.0毫米之内。

应当指出：此次轴承座的安装调整仅仅是预调，在定心时还要调整以达到轴心线一致的要求。轴承座预调好后，只是将螺钉均匀地拧紧（按对角循环拧紧），而绝缘套管和稳钉可暂时不放，等定心工作最后完成或试车前再放。
