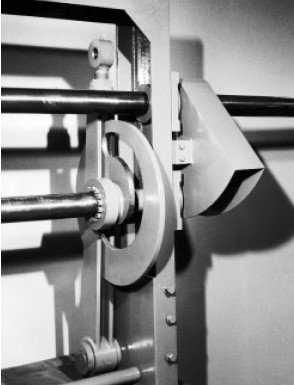

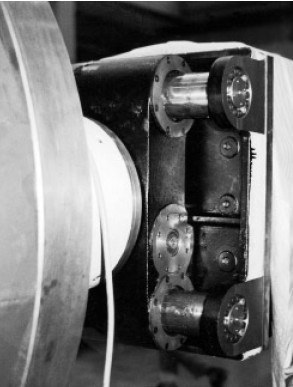

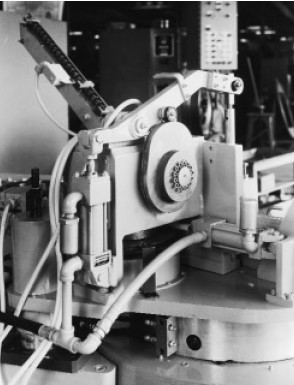

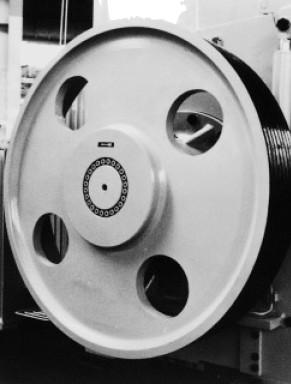

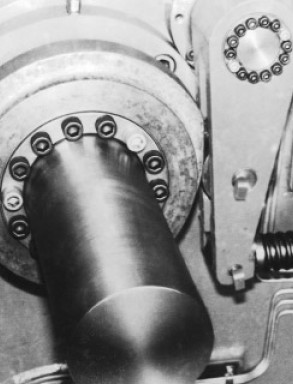

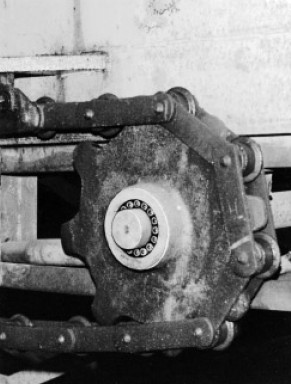

涨紧套,涨套,涨紧联结套的应用图纸举例

专业研究生产胀紧连接套（胀套）(涨套)、联轴器、传动器材、机械配件的公司。经多年的不断发展，目前生产的产品在包装机械、印刷机械、纺织机械、造纸机械、冶金机械、化工机械、重型机械、矿山机械、烟草机械、数控机床等行业得到了广泛的应用。

联轴器 在风力发电机组中，常采用刚性联轴器、弹性联轴器（或万向联轴器）两种方式。刚性联轴器常用在对中性好的二轴的联接，而弹性联轴器则可以为二轴对中性较差时提供二轴的联接，更重要的是弹性联轴器可以提供一个弹性环节，该环节可以吸收轴系因外部负载的波动而产生的额外能量。 在风力发电机组中通常在低速轴端（主轴与齿轴箱低速轴联接处）选用刚性联轴器。一般多选用涨套式联轴器、柱销式联轴器等。在高速轴端（ 发电机与齿轮箱高速轴联接处）选用弹性联轴器（或万向联轴器），一般选用轮胎联轴器，或十字节联轴器。
（一）刚性涨套式联轴器 胀套式联轴器是一种新型传动联接方式。20世纪80 年代国际上先进工业国家、如德国、日本、美国等在重型载荷下的机械联接已广泛采用了这一新技术。它与一般过盈联接、无键联接相比，胀套式联轴器具有许多独特的优点： 制造和安装简单，安装胀套的轴和孔的加工不像过盈配合那样要求高精度的制造公差。安装胀套也无须加热、冷却或加压设备，只须将螺栓按规定的扭矩拧紧即可。并且调整方便，可以将轮毂在轴上很方便地调整到所需位置。 有良好的互换性，且拆卸方便。这是因为胀套能把较大配合间隙的轮毂联接起来。拆卸时将螺栓拧松，即可使被联结件容易地拆开。 胀套式联轴器可以承受重负载。胀套结构可作成多种式样，一个胀套不够，还可多 个串联使用。 胀套的使用寿命长，强度高。因为它是靠摩擦传动，对被联接件没有键槽削弱，也没有相对运动，工作中不会摩损。胀套在胀紧后，接触面紧密贴合不易锈蚀。 胀套在超载时，可以保护设备不受损坏。 Z10型胀套，适用于轴和轴上零件的联接，以传递扭矩、轴向力或两者的复合负载，其结构形式和基本尺寸按图3-8 和表3-1的规定。 涨套 ETP-A-35 ETP-T-24 ETP-K-35 ETP-G-32 Z5 Z9 Z14
Z19 Z19 Z19 Z19 Z19 Z19 Z19 Z19
胀套 ETP ETP-A-60 ETP-K-17 POSI-LOK Z2 Z7 Z13
胀套 miki 三木 ETP-D-28 Z1 Z4 Z11 Z16
胀紧套 miki pulley ETP-T-70 ETP-D-17 ETP-G-50 Z6 Z10 Z15
涨紧套 BUSH ETP-A-45 ETP-K-12.7 ETP-D-48 Z2 Z7 Z12
胀紧套 miki ETP-K-8 ETP-D-22 POGGI Z6 Z10 Z16
意大利涨套 三木 ETP-D-35 Z1 Z4 Z11 Z16
椿本 TSUBAKI胀套 ETP-A-19 ETP-A-70 ETP-K-19 POSI-LOK Z3 Z8 Z13
涨套 miki pulley ETP-K-7 ETP-D-20 POGGI Z6 Z10 Z16
胀套 ETP ETP-A-48 ETP-K-14 ETP-D-50 Z2 Z7 Z12
意大利 意大利 意大利 意大利 意大利 意大利 意大利 意大利
德国 德国 德国 德国 德国 德国 德国 德国
日本液压式胀套 ETP-A-15 ETP-A-65 ETP-K-18 POSI-LOK Z3 Z8 Z13
胀紧套 BUSH ETP-A-40 ETP-K-11 ETP-D-42 Z2 Z7 Z12
锥形套 mikipulley ETP-T-35 ETP-D-11 ETP-G-40 Z5 Z9 Z15
涨紧套 mikipulley ETP-T-25 ETP-K-40 ETP-G-35 Z5 Z9 Z14
日本 日本 日本 日本 日本 日本 日本 日本
液压式胀套 ETP-A-25 ETP-A-100 ETP-K-25 ETP-G-24 Z3 Z8 Z13
涨紧套 miki pulley ETP-K-6.35 ETP-D-19 ETP-G-60 Z6 Z10 Z15
台湾锥形套 ETP-A-20 ETP-A-75 ETP-K-20 ETP-G-19 Z3 Z8 Z13
进口 进口 进口 进口 进口 进口 进口 进口
美国胀套 ETP-A-32 ETP-T-20 ETP-K-32 ETP-G-30 Z5 Z9 Z14
德国胀紧套 ETP-A-24 ETP-A-90 ETP-K-22 ETP-G-22 Z3 Z8 Z13
Z17 Z17 Z17 Z17 Z17 Z17 Z17 Z17
液压式胀套 miki pulley ETP-K-6 ETP-D-18 ETP-G-55 Z6 Z10 Z15
Z20 Z20 Z20 Z20 Z20 Z20 Z20 Z20
液压式胀套 三木 ETP-D-32 Z1 Z4 Z11 Z16
美国 美国 美国 美国 美国 美国 美国 美国
锥形套 ETP-A-22 ETP-A-80 ETP-K-24 ETP-G-20 Z3 Z8 Z13
液压式胀套 ETP-A-30 ETP-T-19 ETP-K-30 ETP-G-28 Z5 Z9 Z14
胀紧套 miki pulley ETP-T-40 ETP-D-12 ETP-G-42 Z5 Z9 Z15
涨套 ETP-A-28 ETP-T-15 ETP-K-28 ETP-G-25 Z3 Z8 Z14
胀套 miki pulley ETP-T-60 ETP-D-14 ETP-G-48 Z6 Z10 Z15
锥形套 miki 三木 ETP-D-30 Z1 Z4 Z11 Z16
三木MIKI PULLEY胀套 BUSH ETP-A-38 ETP-K-10 ETP-D-40 Z2 Z7 Z12
胀套 miki pulley ETP-T-50 ETP-D-15 ETP-G-45 Z6 Z9 Z15
胀紧套 三木 ETP-D-38 Z1 Z4 Z11 Z16
ETP胀套 BUSH ETP-A-42 ETP-K-12 ETP-D-45 Z2 Z7 Z12
三木MIKI PULLEY胀套 miki ETP-K-9 ETP-D-25 POGGI Z6 Z10 Z16
椿本 TSUBAKI胀套 mikipulley ETP-T-30 ETP-D-10 ETP-G-38 Z5 Z9 Z14
ETP胀套 miki ETP-K-9.525 ETP-D-24 POGGI Z4 Z10 Z16
Z18 Z18 Z18 Z18 Z18 Z18 Z18 Z18
锥形套 ETP ETP-A-50 ETP-K-15 POSI-LOK Z2 Z7 Z12
涨套 ETP ETP-A-55 ETP-K-16 POSI-LOK Z2 Z7 Z12
胀紧联接套（以下简称胀套）的选用方法及联接尺寸 1. 按照负载选择胀套 1）选择胀套应满足3）在清洗干净的胀套表面和结合件的结合表面上，均匀涂一层薄润滑油（ 不应含二硫化钼添加剂）。 5.胀套的安装 1）把被联接件推移到轴上，使其达到设计规定的位置。 2）将拧松螺钉的胀套平滑的装入联接孔处，要防止结合件的倾斜，然后用手将螺钉拧紧。 6.拧紧胀套螺钉的方法 1）胀套螺钉应使用力矩扳手按对角、交叉、均匀地拧紧。 2）螺钉的拧紧力矩MA 值按本标准的规定，并按下列步骤： a.以1/3MA 值拧紧； b.以1/2MA 值拧紧； c. 以MA 值拧紧； d. 以MA 值检查全部螺钉。 7. 胀套的拆卸 1）拆卸时先松开全部螺钉，但不要将螺钉全部拧出。 2）取下镀锌的螺钉和垫圈，将拉出螺钉旋入前压环的辅助螺孔中，轻轻敲击拉出螺钉的头部，使胀套松动，然后拉动螺钉，即可将胀套拉出。 8. 防护 1）安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。 2）在露天作业或工作环境较差的机器，应定期在外露的胀套端面上涂防锈油脂。 3）需在腐蚀介质中工作的胀套，应采用专门的防护（例如加盖板）以防胀套锈蚀。
