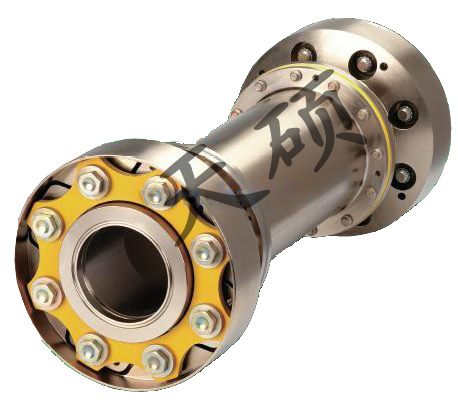

JNC系列高速膜片联轴器适用范围:适用于电机,气轮机,燃气轮机,膨胀机,旋转发动机,鼓风机,发电机,试验机,高速泵等高速机组特别适用于离心机,透平压缩机,船舶推进器等动力传递.

JNC系列高速膜片联轴器结构使其左右重心最大限度地靠近两侧机组的支撑轴承,对转子轴头的附加弯矩小,利于高速平稳运转。中间节止口连接,整体装拆,整个联轴器即使多次装拆亦保持永久的对中和动平衡。两挠性体(膜片)之间距离大,联轴器吸收机组不对中能力强。 高速膜片联轴器,其挠性元件采用AISI301或镍合金刚,抗拉强度达到150-170kgf,按每分钟1万转计算,其疲劳寿命可达20年,其它部件采用AIS4140或相当的高强度轻质合金,因此,该联轴器具有重量轻,轴向刚度,扭转强度等力学性能优良,可保护机组输出轴,延长机组使用寿命等显著特点.

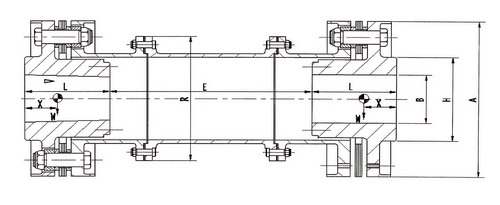

JNC系列膜片联轴器基本参数和主要尺寸

型号

许用扭矩TN

许用转速n

外径A

轴孔B

H

轴伸L

轴间距

R

重量(kg)

×10 4 Nm

(rpm)

(mm)

(mm)

(mm)

(mm)

E Min(mm)

(mm)

E min(mm)

1000mm重量

JNC1

0.1

35000

95

35

60

40

160

75

4.5

3.3

JNC2

0.22

30000

122

50

75

55

170

90

6.5

4.13

JNC3

0.34

26000

150

60

95

65

190

112

13

5.5

JNC4

0.56

24000

170

65

105

70

210

122

19

6.14

JNC5

0.95

22000

190

75

115

75

230

142

26

9.85

JNC6

1.56

20000

210

85

130

85

230

165

34

12.7

JNC7

2.4

17500

240

105

155

100

250

195

50

15.92

JNC8

4.3

16000

280

125

175

120

260

218

72

22

JNC9

4.72

13500

310

140

205

140

270

246

88

29.94

JNC10

9.75

12000

340

150

220

150

290

270

136

38.28

JNC11

12.5

11000

370

165

240

170

310

298

161

47.5

JNC12

16.8

10000

400

180

260

180

320

321

205

55.6

JNC13

21.3

9500

430

195

280

200

390

348

276

63.8

JNC14

22.6

9000

460

205

295

210

400

368

326

75.6

JNC15

28

8500

490

220

310

220

410

394

387

80.6

JNC16

33

7700

516

235

330

235

450

418

468

86

JNC17

36.6

7500

560

255

355

250

460

458

578

93.5

JNC18

52

7000

600

280

380

290

480

485

660

142


弹性膜片联轴器 泊头市天硕联轴器厂备有多种类型膜片联轴器常用规格型号的半成品库存,以保证交货期缩短, 泊头市天硕联轴器厂生产以下系列弹性膜片联轴器:JM型弹性膜片联轴器(JB/T9147-1999)、JMJ型双型弹性膜片联轴器、DJM型胀套联结单型弹性膜片联轴器、DJM型键联结单型弹性膜片联轴器、 SJM型键联结双型弹性膜片联轴器等类型。联结轴套形式有以下几种:SJM带键槽型轴套带胀套型轴套、带Z3型胀套轴套、带锥套型轴套锁紧盘式单(双)型轴套、JNC系列高速膜片联轴器等。如需其他联结形式,请来电来函咨询。泊头市天硕联轴器厂生产的膜片联轴器以优异的产品质量、快捷的交货期加上售前售后优良的服务态度,成为诸多机家的首要选择。
