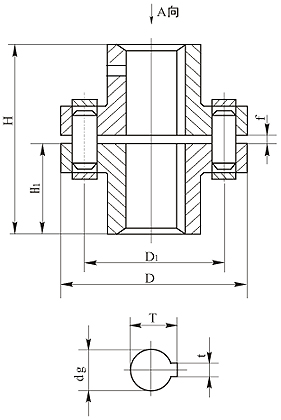

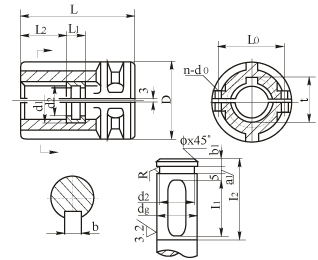

网页位置:首页>>联轴器>>十字滑块联轴器>>十字滑块联轴器基本参数和主要尺寸 胀紧联结套、锥套  详细信息 LAK鞍形块弹性联轴器  详细信息 DL多角形橡胶联轴器  详细信息 橡胶轮胎联轴器  详细信息 小型十字轴万向联轴器  详细信息 鼓形齿式联轴器  详细信息 蛇形弹簧联轴器  详细信息 夹紧式--十字滑块联轴器  详细信息 平行联轴器  详细信息 螺纹联轴器  详细信息 波纹管联轴器  详细信息 编码器联轴器  详细信息 弹簧螺旋钢联轴器  详细信息 液力偶合器  详细信息 超越离合器  详细信息 轴承座  详细信息 逆止器  详细信息 制动器  详细信息 水泵用联轴器  详细信息 金属膜片联轴器  详细信息 链轮磨擦式安全联轴器  详细信息 凸缘联轴器  详细信息 芯型弹性联轴器  详细信息 制动轮  详细信息 轴类加工  详细信息 链轮、齿轮加工  详细信息 磁性联轴器  详细信息 扭力限制器  详细信息   (一)HL型柱销联轴器
允许联接不同轴径不同配合长度的两根轴，此时型号中轴径部分应写成分子、分母形式、如HL　 即表示上半轴器内孔dg＝70，H1＝95，下半 　　联轴器内孔dg=65，H1=95、DT、DF、DT型类同。

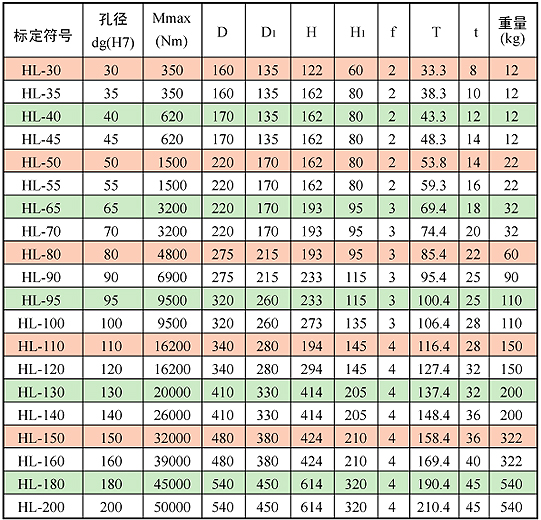

表6-1 HL型柱销联轴器

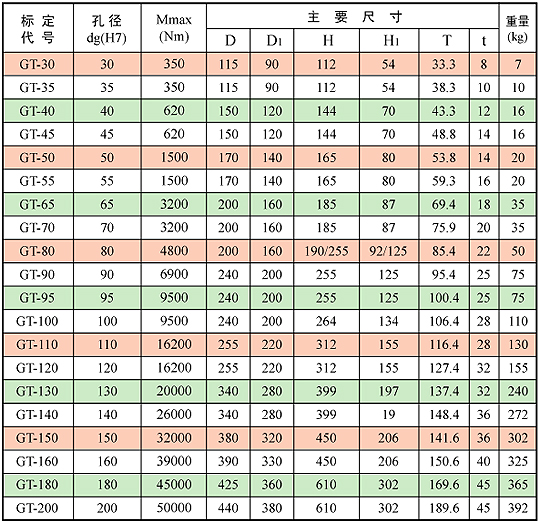

(二)GT型刚性凸缘联轴器
GT刚性凸缘联轴器

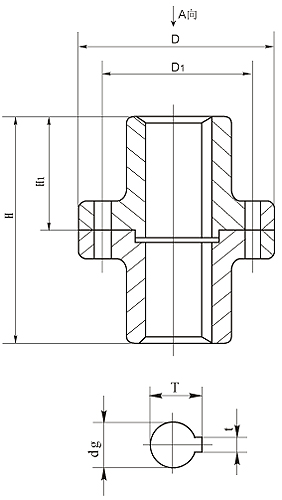

(三)JA型联轴器
JA型凹联轴器 JA型凹直孔联轴器 JA型凹锥孔联轴器
1、JA型凸联轴器主要尺寸	表6-3

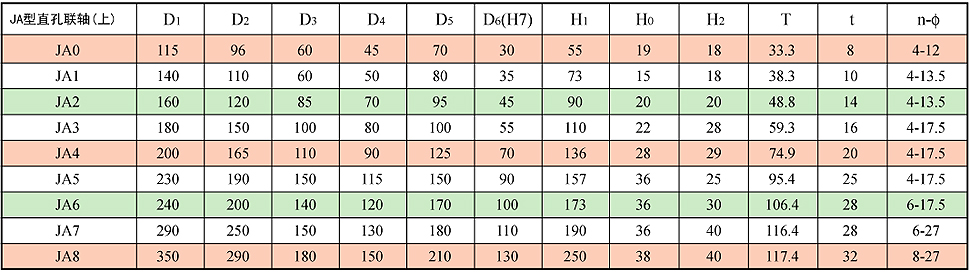

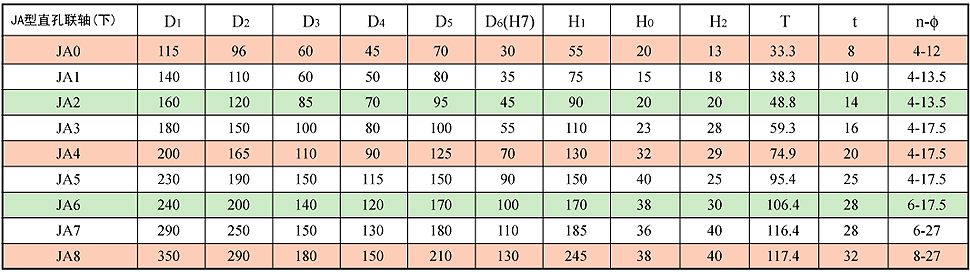

2、JA型凹直孔联轴器主要尺寸	表6-4

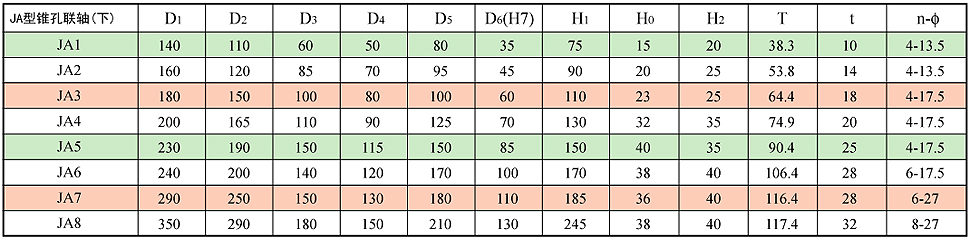

3、JA型凹锥孔联轴器主要尺寸(锥度1:20)	表6-5

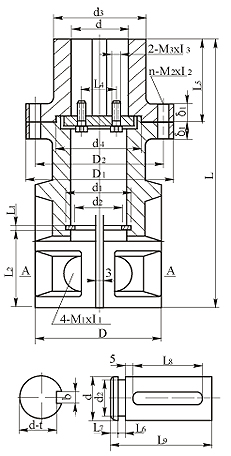

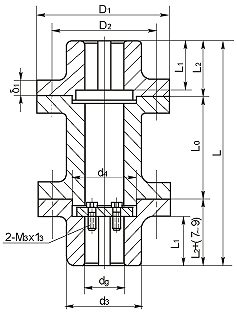

(四)DT型刚性凸缘联轴器 　　　 DF型带短节联轴器	DF型联轴器 　　　DT型联轴器
1、DF型带短节联轴器适用于XD系列机架的减速机输出轴与搅拌轴之间的联结及XS型双支点机架双支点之间轴的联结。 其长度L，L0也可根据用户要求变更。 2、DT型刚性凸缘联轴器与GT型类似增加了轴向止推定位装置。 3、允许采用不同孔径不同配合长度的组合型号后请加注A，B或C以确定L0，L1。 4、型号后加注材料代号请见表9-2。

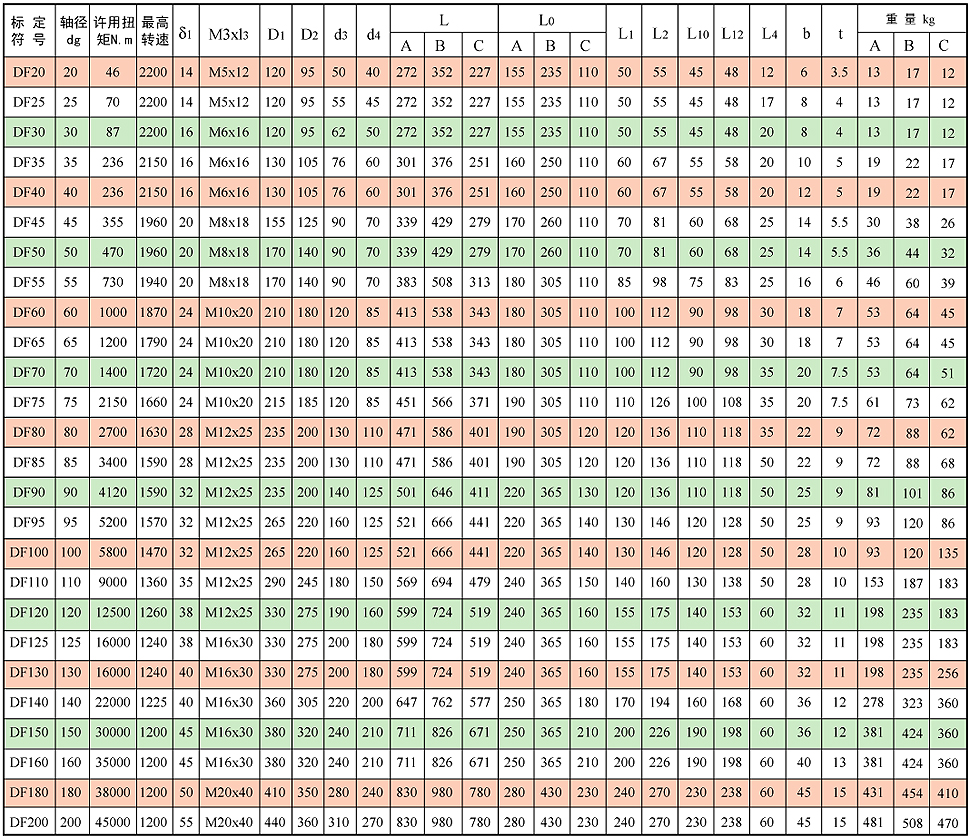

1、DF型带短节联轴器主要尺寸
2、DT型刚性凸缘联轴器高度尺寸(其余尺寸同DF型)

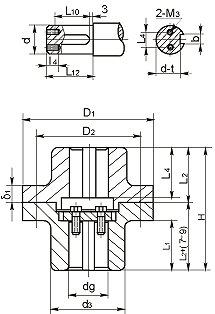

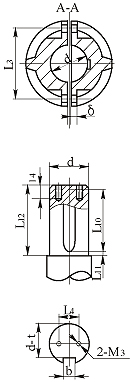

(五)SF型三分式联轴器

目前，搅拌轴的轴封有不少采用机械密封结构，当密封泄漏时需及时更换密封环，但现有标准凸缘式和夹壳式联轴器只允许主、从动轴端留有很小的间隙，为此，必 须要大幅度提高主动员或降落从动轴才能卸脱密封环，装拆十分麻烦。三分式联轴器在结构上留出保证装拆密封环座的间隙，既保留凸缘式联轴吕容易对中的优点， 又兼有夹壳式联轴器装拆方便的长处。更换密封环时只须将从动轴下降6~8毫米。在医药行业中，已逐步推广使用。

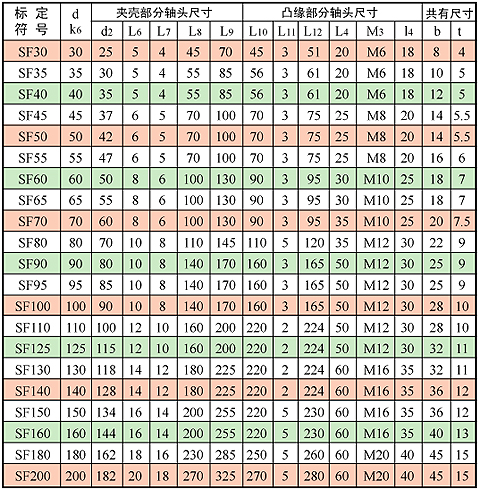

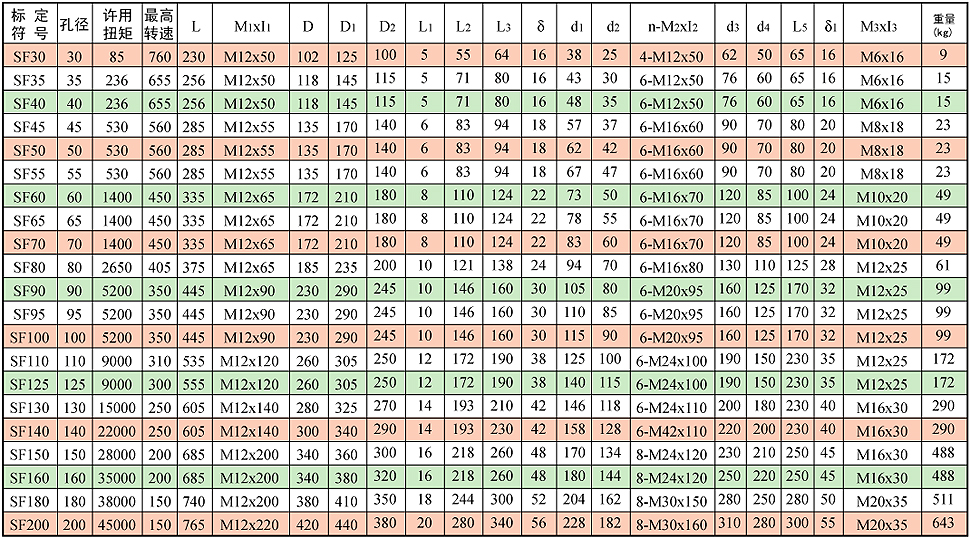

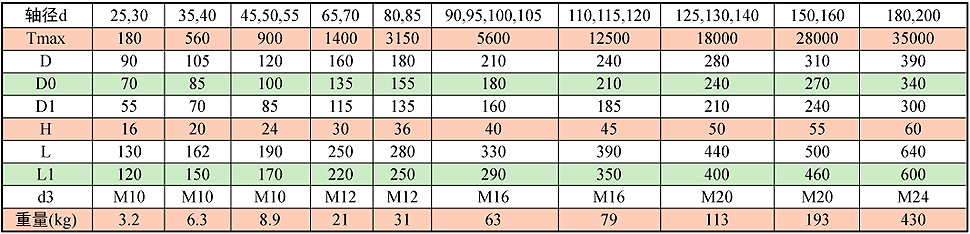

三分式联轴器主要尺寸

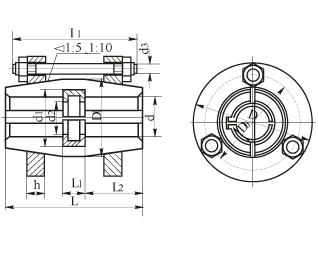

三分式联轴器

(六)JQ、JQW、JJQ型夹壳式式联轴器

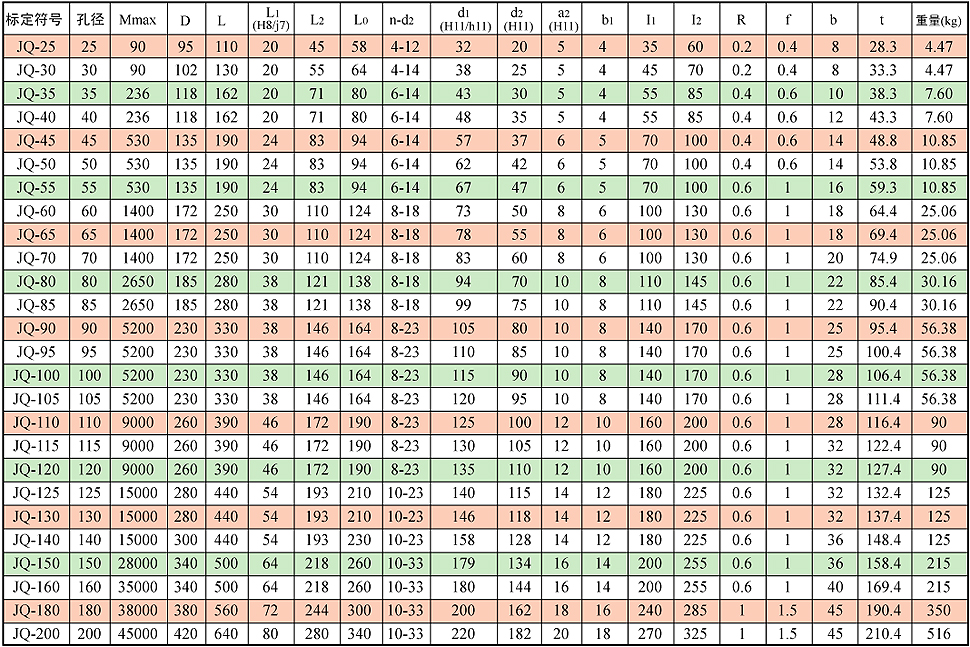

1、JQ、JQW型夹壳式联轴器主要尺寸

注：JQW型为夹壳式联轴器是JQ型夹壳式联轴器取消悬吊环，避免轴向重复定位的结构，可在单支点机架中使用。

2、JJQ型紧箍夹壳联轴器主要尺寸

注：悬吊环及轴端的其它尺寸与JQ型夹壳轴器相同轴径尺寸相同。

JQ型夹壳联轴器 JQQ型紧箍夹壳联轴器
