日产汽车类渐开线花键的计算
1985年以来我港从日本引进了多种类型的高效流动机械，在进口机械的维修和配件制造工作中，经常遇到渐开线花键的测绘工作。由于缺乏这方面的技术标准和资料，给测绘工作造成很大困难。为了解决这一难题，下面扼要介绍JISD2001日本汽车工业用渐开线标准的内容，供从事这一领域工作的技术人员参考。渐开线花键
一、基本参数和计算方法
1.基本参数

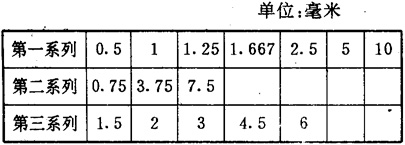

(1)模数m:采用以下三个系列共15种模数(单位:毫米)
(2)齿数Z:从6到40个
(3)位移量x和压力角α:位移量X一般为0.8m，极少采用0.6m，0.633m，0.9m，0.967m。分度圆上的压力角α通常为20°。
(4)基本齿形:图1所示为花键轴的基本齿形
2.基本计算公式
(1)公称直径:当x=0.8时，
d=(Z+2)m
当x≠0.8时，d=(Z+2x+0.4)m
(2)孔的外径:①齿形定心和插孔时，
D1=d+0.3m
②齿形定心拉孔和外径定心时D2=d
(3)轴的外径:①齿形定心时，d1=d-0.2m
②外径定心时，d2=d
(4)孔的内径:Dk=d-2m，
(5)轴的内径:dr=d-2.4m，
(6)分度圆直径:do=zm，
(7)分度圆上的压力角:αo=20°
(8)基圆直径:dj=docosα。
(9)周节:to=πm.
(10)基节:tj=tocosα。

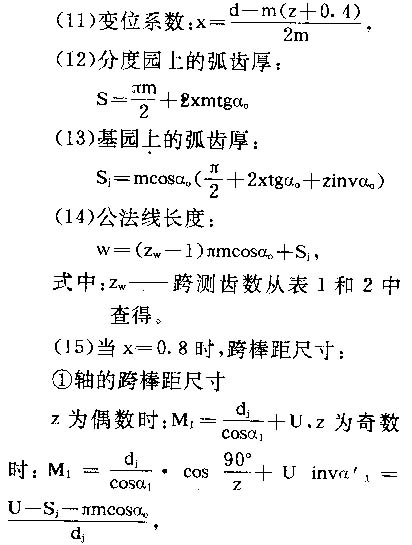

式中:α′1——轴用量棒中心压力角。
U——测轴跨棒距用量棒直径。

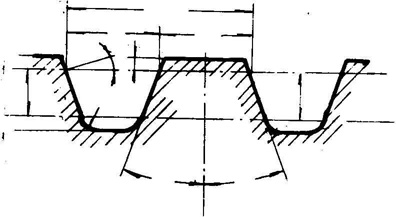

见图2
②孔的跨棒距尺寸
a1——孔用量棒中心压力角。
式中:V——测孔跨棒距用量棒直径，见图2，u和V数值从表1可查得。
图2中:V1——量棒削去后的尺寸，V1可从表1中查出。

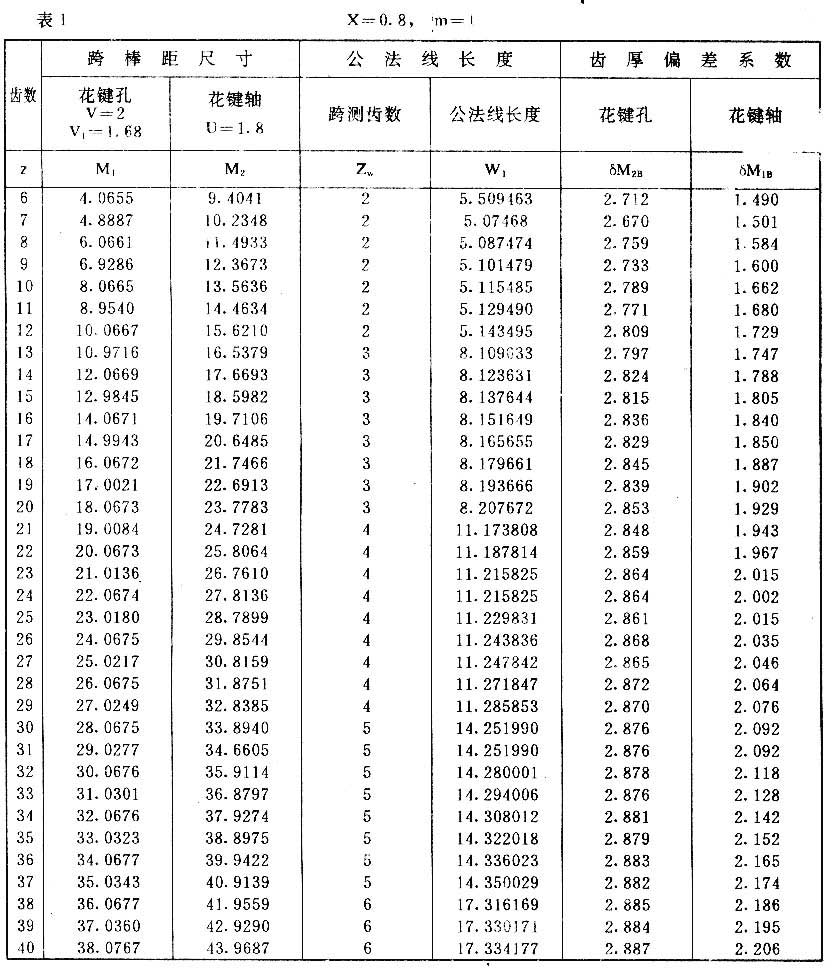

当m=1时的跨棒距可从表1中直接查得，将该数值乘以模数即是量值的公称尺寸。
(16)当x≠0.8时的跨棒距及有关数值从表2中查得。

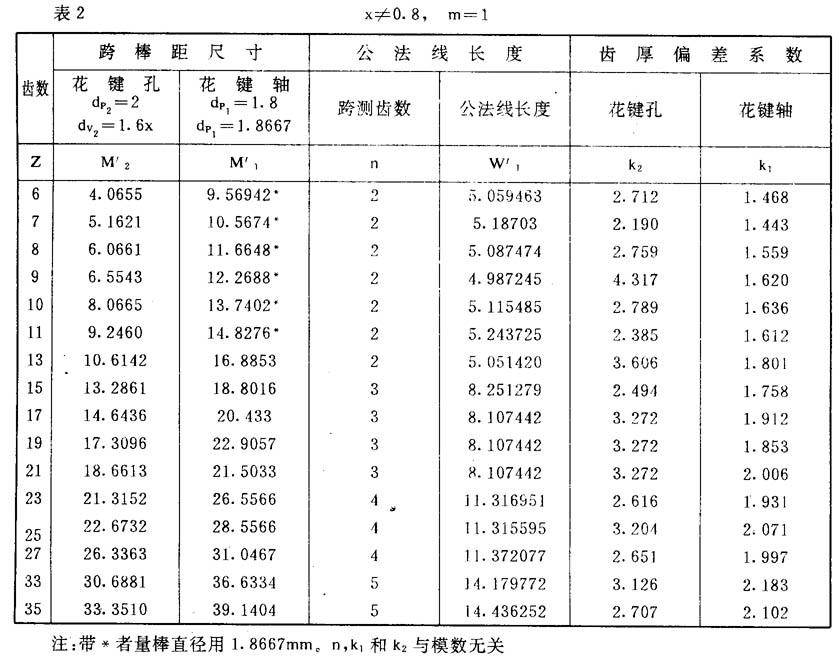

表2代号M′2，M′1，dP2，dV2和dP1见图3
注:带*者量棒直径用1.8667mm。n，K1与K2与模数无关。
3.定心方式、公差与配合
(1)定心方式有齿形定心和外径定心两种。
(2)配合种类分以下四种配合
①自由配合，即有间隙配合。
②滑动配合，一般为有较小间隙配合，也可能有较小过盈出现。
③固定配合，一般有较小过盈，也可能有较小间隙。

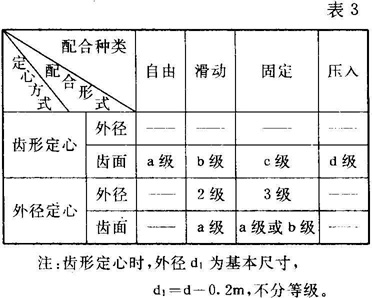

④压入配合:必有过盈，但外径定心不采用此种配合。以上四种配合是通过改变花键轴的尺寸实现的。配合级别根据定心方式和配合种类可从表3中查得。

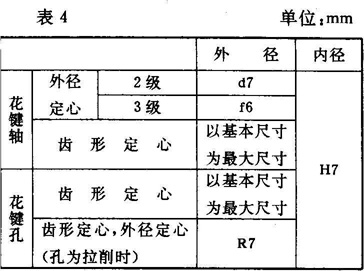

(3)公差 公差是借用日本圆柱齿轮公差标准(JISBO401)的符号及数值，直径公差见表4

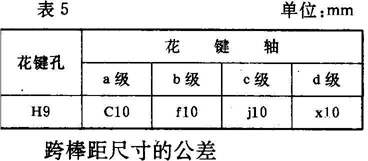

基园齿厚(或齿槽宽)公差值见表5
对花键轴

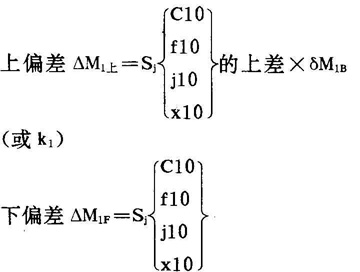

的下差×δM1B(或k1)
对花键孔:
上偏差△M2上=Sj的H9级精度的上差×δM2B(或K2)
下偏差△M2F=Sj的H9级精度的下差×δM2B(或k2)
表4和表5中的d7，f6，R7，H7和H9可从国标GB1801-79查得，而上式中Sjclo，Sjf10，SjJ10和Sjx10的上差和下差的含义是以基圆弧齿厚Sj之值作为公称尺寸，查JISB0401标准中的C10，f10，j10或X10的上差和下差。常用公差值也可从表6中查得。δM1B和δM2B的数值可从表1中查出，K1和K2的数值可从表2中查得。
4.标注方法
花键联结的标注方法是:花键孔或花键轴的公称直径(单位为毫米)×齿数×模数表示。齿形定心孔无附注，外径定心用R标注，对花键轴还要标注精度等级。例如:
齿形定心:孔35×12×2.5，
轴35×12×2.5(b级)
外径定心:孔35×12×2.5(R)，
轴35×12×2.5(2-a级)
我们已运用上述资料，解决了不少日产车的花键联接的测绘问题。
