膜片联轴器应用举例 膜片联轴器可以制成的各种形式

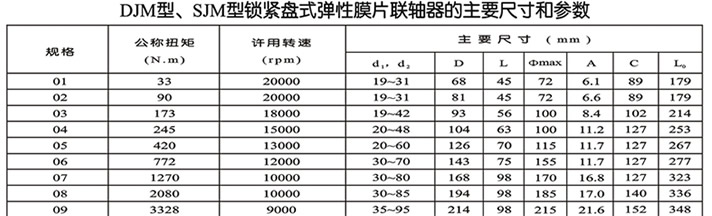

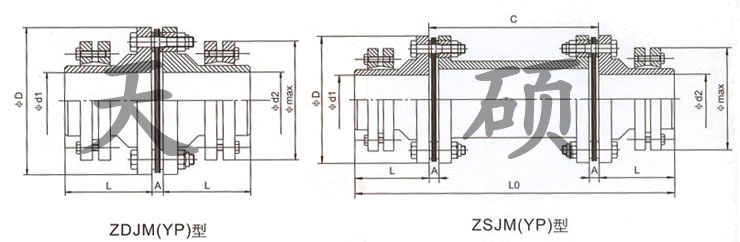

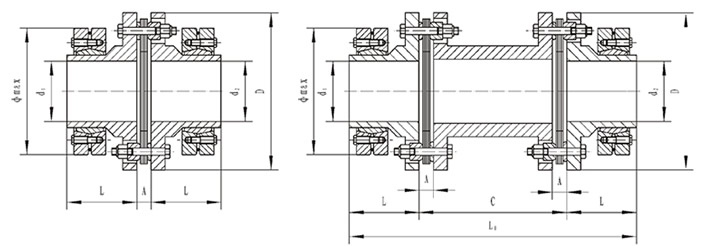

ZDJM(ZSJM)型锁紧盘式单(双)型弹性膜片联轴器的主要尺寸和基本参数.
| 序号 |
公称扭矩(N.m) |
许用转速 (r/min) |
主要尺寸 (mm) |
| d1, d2 |
D |
L |
ømax |
A |
C |
L0 |
| 01 |
33 |
20000 |
19-31 |
68 |
45 |
72 |
6.1 |
89 |
179 |
| 02 |
90 |
20000 |
19-31 |
81 |
45 |
72 |
6.6 |
89 |
179 |
| 03 |
173 |
18000 |
19-42 |
93 |
56 |
100 |
8.4 |
102 |
214 |
| 04 |
245 |
15000 |
20-48 |
104 |
63 |
100 |
11.2 |
127 |
253 |
| 05 |
420 |
13000 |
20-60 |
128 |
70 |
115 |
11.7 |
127 |
267 |
| 06 |
772 |
12000 |
30-70 |
143 |
75 |
155 |
11.7 |
127 |
277 |
| 07 |
1270 |
10000 |
30-80 |
168 |
98 |
170 |
14.0 |
127 |
323 |
| 08 |
2080 |
10000 |
30-85 |
200 |
98 |
185 |
15.0 |
140 |
336 |
| 09 |
3328 |
9000 |
35-95 |
215 |
98 |
215 |
21.0 |
152 |
348 |
| 10 |
4900 |
8000 |
40-105 |
246 |
110 |
230 |
22.6 |
178 |
398 |
| 11 |
6368 |
6300 |
45-115 |
276 |
110 |
263 |
23.8 |
178 |
398 |
| 12 |
8900 |
6300 |
50-115 |
276 |
110 |
263 |
17.5 |
153 |
373 |

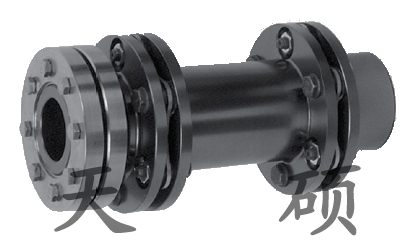

弹性膜片联轴器 泊头市天硕联轴器厂备有多种类型膜片联轴器常用规格型号的半成品库存，以保证交货期缩短。
泊头市天硕联轴器厂生产以下系列弹性膜片联轴器：JM型弹性膜片联轴器(JB/T9147-1999)、JMJ型双型弹性膜片联轴器、DJM型胀套联结单型弹性膜片联轴器、DJM型键联结单型弹性膜片联轴器、 SJM型键联结双型弹性膜片联轴器等类型。联结轴套形式有以下几种：SJM带键槽型轴套、带胀套型轴套、带Z3型胀套轴套、带锥套型轴套、锁紧盘式单(双)型轴套、JNC系列高速膜片联轴器等。如需其他联结形式，请来电来函咨询。泊头市天硕联轴器厂生产的膜片联轴器以优异的产品质量、快捷的交货期加上售前售后优良的服务态度，成为诸多机家的首要选择。
|
