kc-5018 kc-6018 kc-6022 kc-8018 kc-8020 kc-8022 kc-10020 kc-12018

联轴器 联轴器 联轴器 联轴器 联轴器. 联轴器 联轴器/ 联轴器 联轴器

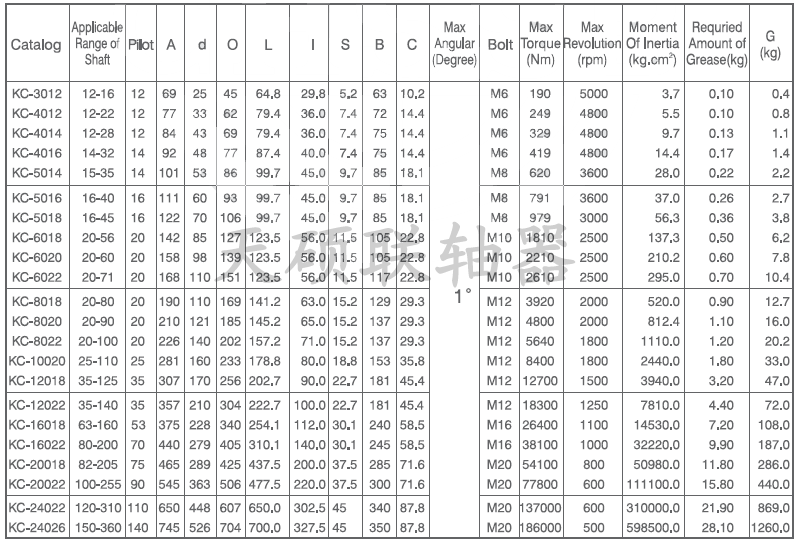

型号 链条 孔径 链条尺寸 扭距 重量 外壳尺寸 重量
最小 最大 L I S D O C kgf.m2 kg A B kg
KC-3012 06B-2 12 16 64.8 29.8 5.2 35 45 10.2 0.233 0.4 69 63 0.3
KC-4012 14642 12 22 79.4 36 7.4 35 62 14.4 1.02 0.8 77 72 0.3
KC-4014 14642 12 28 79.4 36 7.4 43 69 14.4 1.924 1.1 84 75 0.4
KC-4016 14642 14 32 87.4 40 7.4 50 77 14.4 3.285 1.4 92 72 0.4
KC-5014 50-2X14 15 35 99.7 45 9.7 55 86 18.1 6.01 2.2 101 85 0.5
KC-5016 50-2X16 16 40 99.7 45 9.7 62 93 18.1 9.72 2.7 110 87 0.6
KC-5018 50-2X18 16 45 99.7 45 9.7 70 106 18.1 15.42 3.8 122 85 0.8
KC-6018 60-2X18 20 56 123.5 56 11.5 85 127 22.8 40.21 6.2 147 105 1.2
KC-6020 60-2X20 20 60 123.5 56 11.5 100 139 22.8 62.87 7.8 158 105 1.6
KC-6022 60-2X22 20 71 123.5 56 11.5 110 151 22.8 93.45 10.4 168 117 1.8
KC-8018 80-2X18 20 80 141.2 63 15.2 110 169 29.3 142.03 12.7 190 129 2.5
KC-8020 80-2X20 20 90 145.2 65 15.2 120 185 29.3 204.9 16 210 137 2.9
KC-8022 80-2X22 20 100 157.2 71 15.2 140 202 29.3 341.17 20.2 226 137 3.6
KC-10020 100-2X20 25 110 178.8 80 18.8 162 233 35.8 646.29 33 281 153 4.6
KC-12018 120-2X18 35 125 202.7 90 22.7 170 256 45.4 1075.71 47 307 181 6.2
KC-12022 120-2X22 35 140 222.7 100 22.7 210 304 45.4 2454.5 72 357 181 8

利用联轴器中与φ32孔同一分度圆的2-M8螺孔当作定位点,既在2-M8的螺孔上配一M8的内六角螺钉,利用该螺钉的螺钉头在12等分的定位分度座上进行分度定位。

4.通过内六角螺钉、定位销对定位分度座在定位盘上夹紧定位,用心轴、螺母对工件进行夹紧定位,用开口垫圈作快速装拆;

5.把定位盘与CA6140车床法兰盘利用螺钉紧固联接,以保证夹具体的定位精度、夹紧力、回转精度。为了使主轴箱实孔最小轴间距为23mm,并保证结构可靠、工作稳定,我们根据我国组合机床的设计方法,对主轴箱传动结构进行了必要的改进和创新,该设计方案在实际生产使用中经受了检验,其主轴箱传动结构设计如图3所示。

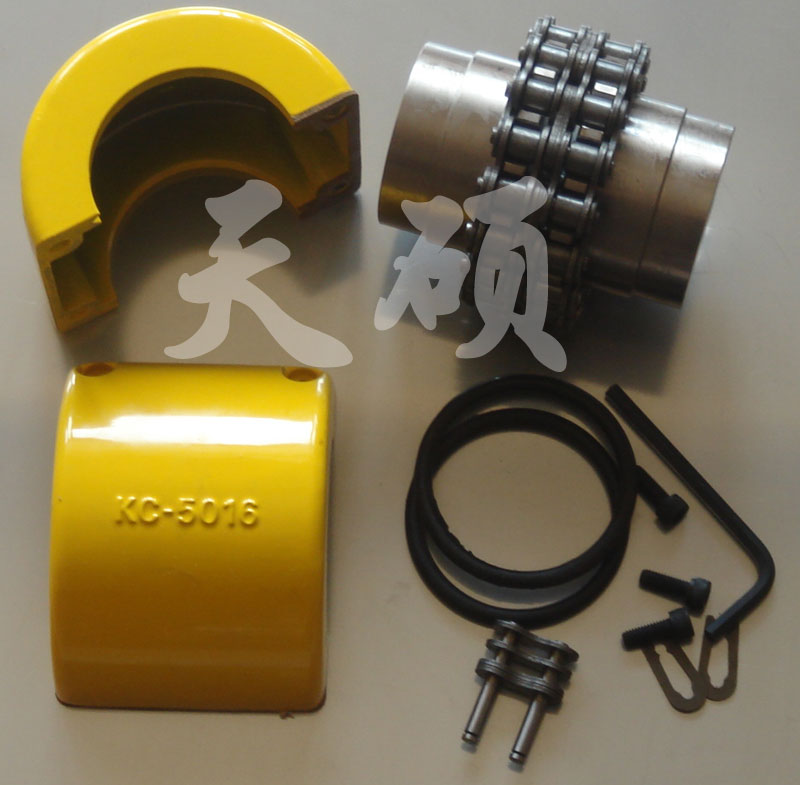

Roller Chain Coupling


Roller Chain Coupling - Products for Roller Chain Coupling - Manufacturers,Exporters,Suppliers,Companies,Factories
KC Chain Coupling ,Roller Chain Couplings kc3012 kc-4012 kc-4014 kc-4016 kc-5014 kc-5016 kc-5018 kc-6018 kc-6022 kc-8018 kc-8020 kc-8022 kc-10020 kc-12018 cr 4012 cr 4014 cr 4016 cr 5014 cr 5016 cr 5018 cr 6018 cr 6022 cr 8018 cr 8020 cr 8022 cr 10020 cr 12018
