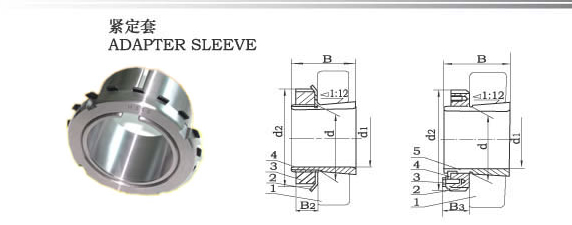

紧 定 套 JB/T7919.1-1999 　　

　　紧定套用于将圆锥孔调心轴承（调心球轴承、调心滚子轴承）固定在无轴肩轴上，结构简单，工作可靠，轴承调换方便、广泛使用于纺织、轻工、造纸、冶金、皮带运输及输送设备等行业。

　　紧定套由紧定衬套、锁紧螺母、锁紧垫圈（或锁紧卡）等零件组成。带有锁紧螺母和锁紧垫圈的紧定套只能整套地互换。不同来源的零配件不能互换。




H23 系列紧定套基本尺寸和参数
型号 基本尺寸（mm） 配套轴承型号 重量（KG）
d d1 B1 d2 调心球轴承 调心滚子轴承
H2304 20 17 +31 32 111604 　 0.049
H2305 25 20 35 38 111605 　 0.087
H2306 30 25 38 45 111606 　 0.126
H2307 35 30 43 52 111607 　 0.165
H2308 40 35 46 58 111608 153608 0.224
H2309 45 40 50 65 111609 503609 0.280
H2310 50 45 55 70 111610 153610 0.362
H2311 55 50 59 75 111611 153611 0.420
H2312 60 55 62 80 111612 153612 0.481
H2313 65 60 65 85 111613 153613 0.557
H2314 70 60 68 92 111614 153614 0.897
H2315 75 65 73 98 111615 153615 1.05
H2316 80 70 78 105 111616 153616 1.28
H2317 85 75 82 110 111617 153617 1.45
H2318 90 80 86 120 111618 153618 1.69
H2319 95 85 90 155 111619 153619 1.92
H2320 100 90 97 130 111620 153620 2.15
H2322 110 100 105 145 111622 153622 2.74
H2324 120 110 112 155 153624 1536224 3.19
H2326 130 115 121 165 153626 1536226 4.6
H2328 140 125 131 180 153628 1536228 5.55
H2330 150 135 139 195 153630 1536230 6.63
H2332 160 140 147 210 153632 1536232 9.14
H2334 170 150 154 220 153634 1536234 10.2
H2336 180 160 161 230 153636 1536236 11.3
H2338 190 170 169 240 153638 1536238 12.6
H2340 200 180 176 250 153640 1536240 13.9
H2344 220 200 186 280 153644 1536244 16.7
H2348 240 220 199 300 153648 1536248 19.7
H2352 260 240 211 330 153652 1536252 24.2
H2356 280 260 224 350 153656 1536256 27.2

H32 系列紧定套基本尺寸和参数
型号 基本尺寸（mm） 配套轴承型号 重量(kg)
d d1 B1 d2 调心球轴承
H3260 300 280 240 380 3153260 34.0
H3264 320 300 258 400 3153264 39.4
H3268 340 320 288 440 3153268 54.0
H3272 360 340 299 460 3153272 60.2
H3276 380 360 310 490 3153276 69.6
H3280 400 380 328 520 3153280 81.0
H3284 420 400 352 540 3153284 94.0
H3288 440 410 361 560 3153288 118.0
H3292 460 430 382 580 3153292 132.0
H3296 480 450 397 620 3153296 150.0
H32/500 500 470 428 630 31532/500 166.0
