网页位置:首页>>胀紧连接套>> Z4型胀紧联结套

  Z4型胀紧联结套特性: Z4型胀紧套由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成,用内六角螺栓锁紧。与Z2型比较,结合面长,对中精度高,用于旋转精度要求较高和传递较大载荷的场合。

   标记示例:
   内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

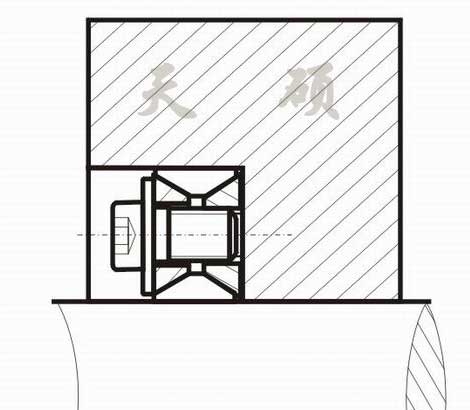

安装参考范例

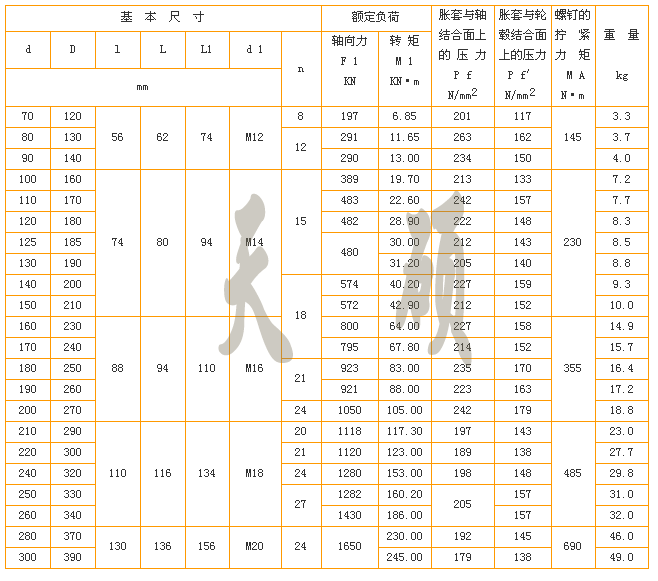

Z4型锁紧联结盘的基本尺寸 (按JB/T 7934-1999生产)


注:Z 4 型紧胀联结套螺钉的机械性能等级为12.9级。
