网页位置:首页>>胀紧连接套
>> Z5型胀紧联结套

  特性: Z5型胀紧套与Z4型比较各锥环锥度相同,且内环中间有凸缘,便于拆卸。Z5型结合面较长,锥度较小,用于传递较大载荷和对中精度要求较高的场合。

   标记示例:
   内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

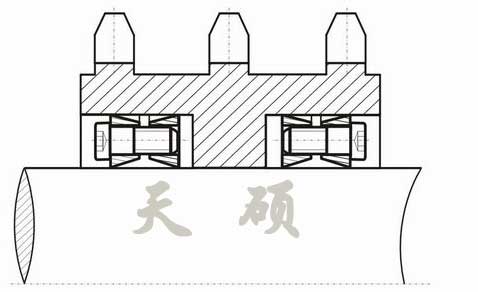

   安装参考范例



Z5型锁紧联结盘的基本尺寸 (按JB/T 7934-1999生产)


注:Z5 型 胀紧联结套螺钉的机械性能等级为12.9级。
